Th05 06, 2026 / Bởi Lam Tran / TRONG Giới thiệu sản phẩm
SIRIUS 3RF5 là dòng thiết bị đóng cắt bán dẫn (solid-state switching device) của Siemens, được thiết kế chuyên dụng để đóng cắt các tải thuần trở DC với điện áp vận hành từ 24V đến 1.350V DC. Nhờ công nghệ bán dẫn tiên tiến, sản phẩm mang lại tuổi thọ vượt trội, hoạt động êm ái và không cần bảo trì so với thiết bị cơ điện thông thường.
Mục lục [Hiển thị]

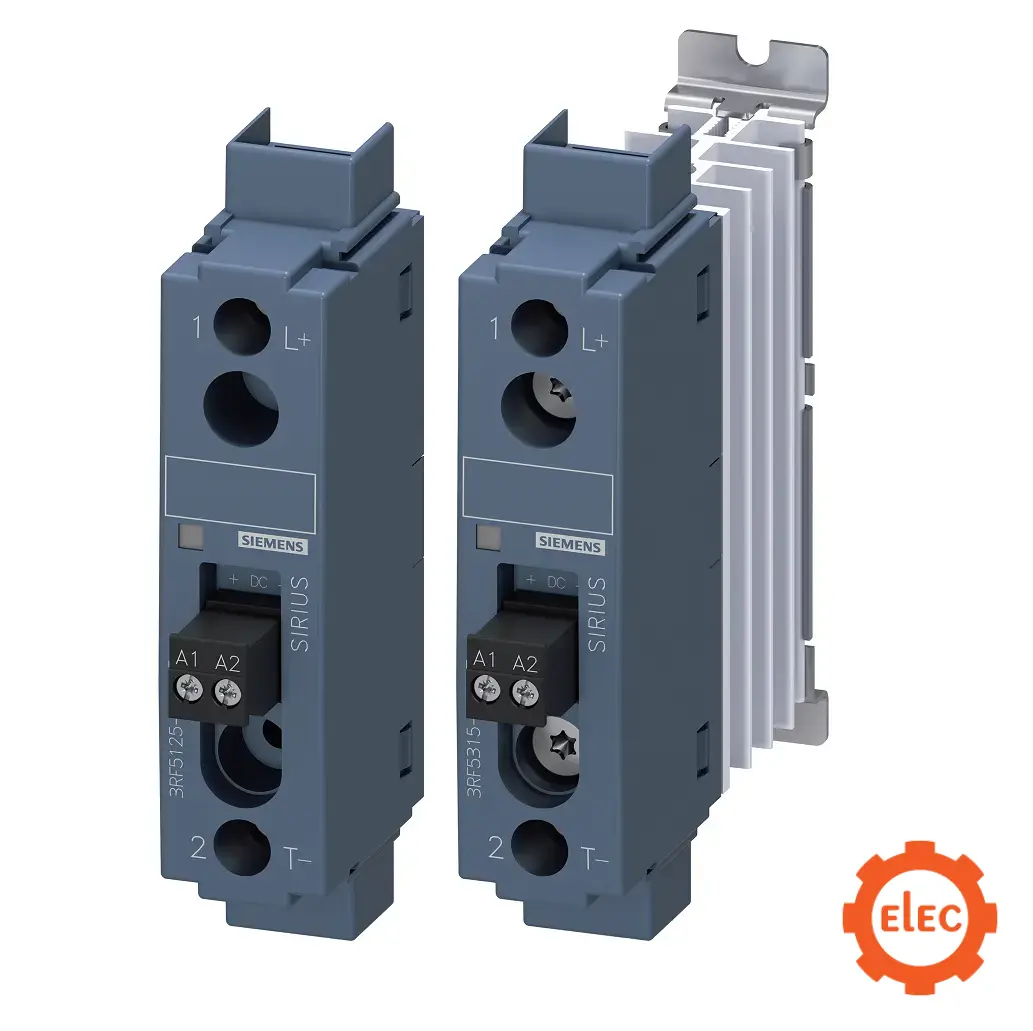

Dòng SIRIUS 3RF5 gồm hai loại chính, đều có thiết kế 1 cực, chiều rộng chỉ 22,5 mm – cực kỳ tiết kiệm không gian lắp đặt trong tủ điện:
3RF51 – Relay bán dẫn (không có tản nhiệt tích hợp): Phù hợp khi lắp trên bề mặt tản nhiệt sẵn có.
3RF53 – Contactor bán dẫn (có tản nhiệt tích hợp sẵn): Sẵn sàng sử dụng ngay, dòng điện vận hành đã được xác định rõ ràng, lựa chọn dễ dàng.
| Mã sản phẩm | Mô tả | Điện áp vận hành | Dòng điện | Điện áp điều khiển | Giá niêm yết |
|---|---|---|---|---|---|
| 3RF5125-1BA45 | Relay bán dẫn 3RF5, 1 cực, 22,5 mm, đầu vít | 24–1.100V DC | 23A | 24V DC | 13.823.000 VNĐ |
| 3RF5125-1BA47 | Relay bán dẫn 3RF5, 1 cực, 22,5 mm, đầu vít | 24–1.350V DC | 17A | 24V DC | 18.875.000 VNĐ |
| 3RF5125-1BA65 | Relay bán dẫn 3RF5, 1 cực, 22,5 mm, đầu vít | 24–1.100V DC | 23A | 110V DC | 15.194.000 VNĐ |
| Mã sản phẩm | Mô tả | Điện áp vận hành | Dòng điện | Điện áp điều khiển | Giá niêm yết | Tình trạng |
|---|---|---|---|---|---|---|
| 3RF5315-1BA45 | Contactor bán dẫn 3RF5, 1 cực, 22,5 mm, đầu vít | 24–1.100V DC | 16A | 24V DC | 11.657.000 VNĐ | ✅ Còn hàng |
| 3RF5315-1BA47 | Contactor bán dẫn 3RF5, 1 cực, 22,5 mm, đầu vít | 24–1.350V DC | 15A | 24V DC | 18.298.000 VNĐ | Hết hàng |
| 3RF5315-1BA65 | Contactor bán dẫn 3RF5, 1 cực, 22,5 mm, đầu vít | 24–1.100V DC | 16A | 110V DC | 12.848.000 VNĐ | Hết hàng |
| 3RF5325-1BA45 | Contactor bán dẫn 3RF5, 1 cực, 22,5 mm, đầu vít | 24–1.100V DC | 23A | 24V DC | 13.389.000 VNĐ | Hết hàng |
| 3RF5325-1BA65 | Contactor bán dẫn 3RF5, 1 cực, 22,5 mm, đầu vít | 24–1.100V DC | 23A | 110V DC | 14.761.000 VNĐ | ✅ Còn hàng |
| Mã phụ kiện | Mô tả | Giá | Tình trạng |
|---|---|---|---|
| 3RF3900-0WA88 | Tấm dẫn nhiệt cho relay bán dẫn 3RF30/31/51 | 1.358.000 VNĐ | Hết hàng |
| 3RF3900-1TA88 | Đầu nối điều khiển thay thế, kết nối vít, màu đen (A1 A2) | 135.000 VNĐ | ✅ Còn hàng |
| 3RF3900-2TB88 | Đầu nối điều khiển thay thế, kết nối lò xo, 2 điểm/cực, màu đen (A1 A2) | 540.000 VNĐ | ✅ Còn hàng |
Thiết bị đóng cắt bán dẫn SIRIUS 3RF5 vượt trội so với thiết bị cơ điện thông thường ở nhiều điểm:
Tuổi thọ gần như vô hạn: Không có tiếp điểm cơ học, không mài mòn, không cần thay thế định kỳ
Đóng cắt im lặng: Phù hợp môi trường nhạy cảm tiếng ồn như văn phòng, bệnh viện
Thiết kế siêu nhỏ gọn: Chiều rộng chỉ 22,5 mm, lắp cạnh nhau tiết kiệm không gian tủ điện
Hoạt động đến +60°C: Cho phép lắp side-by-side mà không cần khoảng cách thêm
Điện áp cao: Phiên bản đến 1.350V DC phù hợp hệ thống lưới DC công nghiệp và hệ thống quang điện (PV)
Tương thích EMC: Hoạt động không nhiễu trong môi trường công nghiệp, không cần biện pháp bổ sung
Chứng nhận EcoTech: Thiết kế bền vững, thân thiện môi trường
| Thông số | 3RF5125-1BA.. | 3RF5315-1BA.. | 3RF5325-1BA.. |
|---|---|---|---|
| Kích thước (R × C × S) | 22,5 × 95 × 51 mm | 22,5 × 95 × 92 mm | 22,5 × 95 × 124 mm |
| Nhiệt độ vận hành | -25 đến +60°C | -25 đến +60°C | -25 đến +60°C |
| Nhiệt độ lưu trữ | -55 đến +80°C | -55 đến +80°C | -55 đến +80°C |
| Cấp bảo vệ IP | IP20 (mặt trước) | IP20 | IP20 |
| Chống rung (IEC 60068-2-6) | 2g | 2g | 2g |
| Chống sốc (IEC 60068-2-27) | 15g / 11ms | 15g / 11ms | 15g / 11ms |
| Điện áp vận hành DC | 24–1.100V hoặc 24–1.350V | 24–1.100V hoặc 24–1.350V | 24–1.100V hoặc 24–1.350V |
| Dòng điện tối đa tại 40°C | 16A / 23A | 16A / 23A | 16A / 23A |
| Điện áp điều khiển | 24V DC hoặc 110V DC | 24V DC hoặc 110V DC | 24V DC hoặc 110V DC |
| Kết nối mạch lực | Đầu vít, 1,5–6 mm² | Đầu vít, 1,5–6 mm² | Đầu vít, 1,5–6 mm² |
| Kết nối mạch điều khiển | Đầu vít, 0,5–2,5 mm² | Đầu vít, 0,5–2,5 mm² | Đầu vít, 0,5–2,5 mm² |
SIRIUS 3RF5 đặc biệt phù hợp cho các ứng dụng điều khiển nhiệt điện – nơi yêu cầu tần suất đóng cắt cao và độ chính xác lớn. Một số ví dụ điển hình trong ngành công nghiệp nhựa:
Máy đùn nhựa: Băng gia nhiệt kiểm soát nhiệt độ nguyên liệu đúng chuẩn
Máy sưởi bức xạ: Gia nhiệt phôi nhựa trước khi tạo hình
Thùng sấy hạt nhựa: Sấy khô hạt nhựa nguyên liệu
Kênh gia nhiệt khuôn: Duy trì nhiệt độ khuôn ổn định để tạo ra sản phẩm không lỗi
Ngoài ra, thiết bị còn được ứng dụng rộng rãi trong hệ thống năng lượng mặt trời (PV), các mạng lưới DC công nghiệp điện áp cao, và bất kỳ quy trình nào đòi hỏi độ tin cậy đóng cắt cao.
Do linh kiện bán dẫn nhạy cảm với dòng ngắn mạch, Siemens khuyến nghị sử dụng cầu chì bán dẫn SITOR để bảo vệ thiết bị. Cầu chì này đảm bảo bảo vệ chống phá hủy ngay cả khi contactor/relay bán dẫn đang hoạt động ở 100% tải. Có thể cần thêm bảo vệ quá tải tùy theo loại cầu chì – tham khảo tài liệu kỹ thuật để biết chi tiết.
Cấu trúc mã sản phẩm 3RF5 giúp tra cứu nhanh thông số: 3RF5 [loại] [dòng điện] – 1 B A [điện áp điều khiển] [điện áp vận hành]
3RF51 = Relay bán dẫn (không tản nhiệt) | 3RF53 = Contactor bán dẫn (có tản nhiệt)
25 = 23A | 15 = 16A
4 = 24V DC điều khiển | 6 = 110V DC điều khiển
5 = 24–1.100V DC | 7 = 24–1.350V DC
Ví dụ: 3RF5125-1BA45 = Relay bán dẫn, 23A, điều khiển 24V DC, vận hành 24–1.100V DC, đầu vít
📘 Hướng dẫn sử dụng 3RF
📄 Datasheet kỹ thuật & biểu đồ đặc tính
Tải tại đây Download Equipment Manual - SIRIUS 3RF Solid-State Switching Devices
