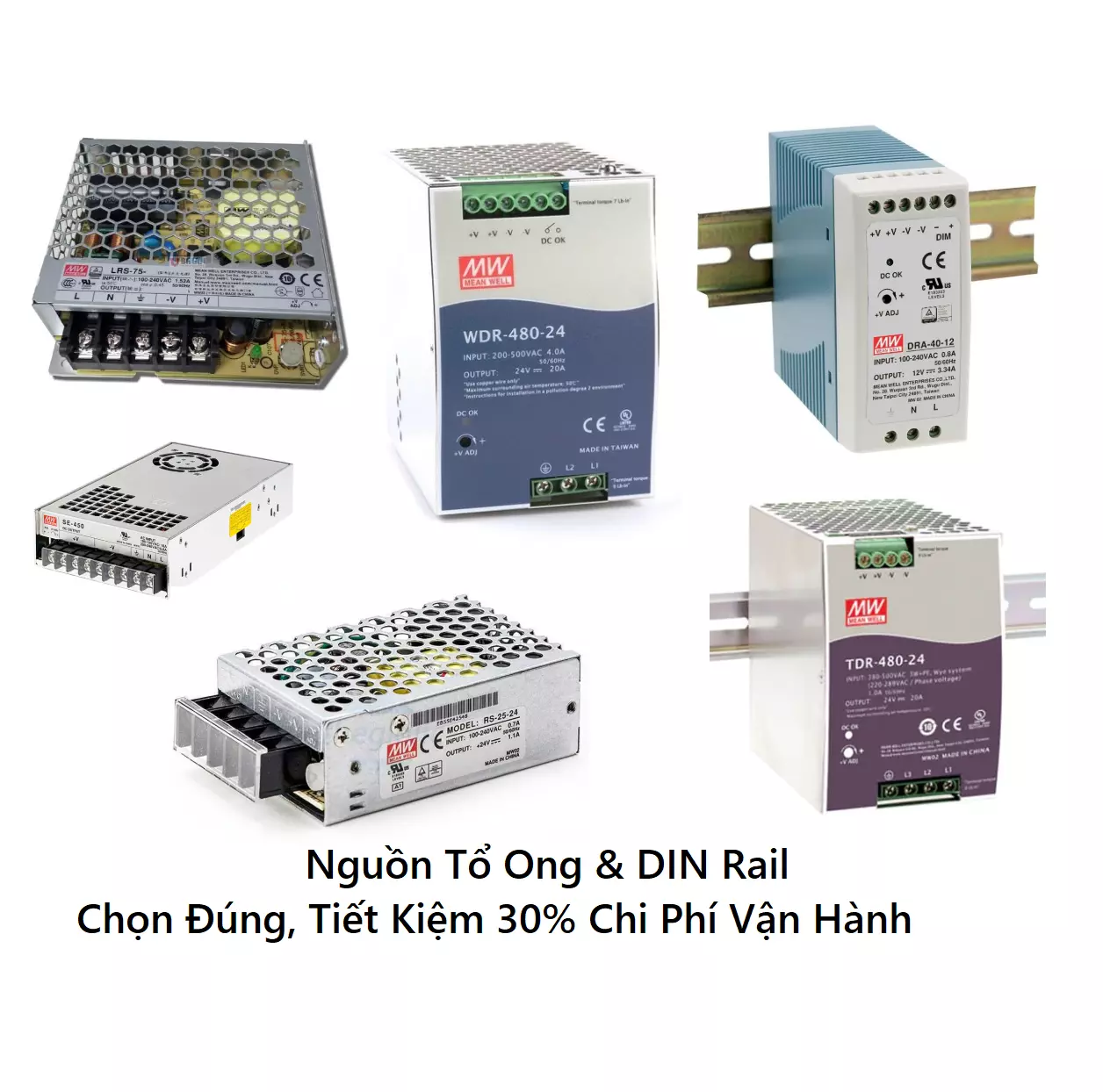

Nguồn Meanwell Chính Hãng 2026: So Sánh Chi Tiết Nguồn Tổ Ong & DIN Rail - Chọn Đúng, Tiết Kiệm 30% Chi Phí Vận Hành

Kỹ sư tự động hóa đang đối mặt với thách thức lớn: chọn sai nguồn có thể khiến hệ thống ngừng hoạt động, thiết bị hỏng hóc và chi phí bảo trì tăng vọt. Meanwell - thương hiệu được 92% doanh nghiệp công nghiệp Việt Nam tin dùng - cung cấp hai giải pháp chính: nguồn tổ ong (LRS/HRP Series) giá thành tối ưu và nguồn DIN Rail (SDR/HDR/XTR Series) hiệu suất vượt trội. Bài viết này phân tích chi tiết để bạn đưa ra quyết định đúng đắn cho dự án của mình.

Chọn Nguồn Tổ Ong Hay DIN Rail: Decision Framework 5 Phút

Bảng Lựa Chọn nguồn Meanwell Nhanh

Nguồn Tổ Ong Meanwell: Khi Nào Là Lựa Chọn Thông Minh?

LRS Series: Best-Seller Với 2.3 Triệu Unit/Năm

Ưu điểm vượt trội:

Giá thành cạnh tranh nhất thị trường

• LRS-100-24: ~450,000đ (rẻ hơn 40% so với DIN Rail tương đương)

• ROI nhanh cho dự án ngân sách giới hạn

• Phù hợp startup, SME, dự án thử nghiệm

Profile siêu mỏng 30mm

• Lắp vào vỏ thiết bị dễ dàng

• Không cần tủ điện riêng

• Thiết kế 1U standard rack mount

Tiêu thụ standby cực thấp

• LRS-50: chỉ 0.2W khi không tải

• Tiết kiệm 180 kWh/năm so với nguồn thông thường

• Lý tưởng cho thiết bị dự phòng/backup

Dải công suất đa dạng: 35W → 1200W

Mã Hàng Bán Chạy Nhất Q4/2025

Top 5 LRS Series:

1. LRS-350-24 (14.6A) - 2,850,000đ

   • PLC Mitsubishi, Siemens, Omron

   • Biến tần 1-3HP

   • Hệ thống conveyor

2. LRS-100-24 (4.5A) - 520,000đ

   • Relay, timer công nghiệp

   • Cảm biến Sick, Keyence

   • Module I/O Phoenix Contact

3. LRS-150-12 (12.5A) - 680,000đ

   • Camera Hikvision 8-12 con

   • LED strip 5050/2835

   • Raspberry Pi cluster

4. LRS-200-24 (8.8A) - 1,120,000đ

   • HMI Weintek, Proface

   • Step motor driver

   • Solenoid valve banks

5. LRS-100-12 (8.5A) - 495,000đ

   • LED advertising boards

   • Arduino industrial projects

   • 12V DC motor control

Hạn Chế Cần Lưu Ý

Tản nhiệt passive → Derating sớm

• Full load chỉ đến 50°C (DIN Rail: 60°C)

• Trên 50°C giảm 2.5%/°C công suất

• Ở 70°C chỉ còn 50% công suất

Tuổi thọ ngắn hơn trong môi trường khắc nghiệt

• MTBF: 350,000-500,000 giờ (@25°C)

• Service life: 30,000-50,000 giờ thực tế

• Tụ điện phân nóng nhanh do thiết kế compact

Không phù hợp nhiệt độ cực thấp

• Minimum: -25°C (DIN Rail: -40°C)

• Kho lạnh, miền núi cần solution khác

Nguồn DIN Rail Meanwell: Đầu Tư Dài Hạn Cho Hệ Thống Quan Trọng

HDR Series: Siêu Mỏng 17.5mm - Tiết Kiệm 60% Không Gian Tủ Điện

Công nghệ đột phá:

Profile mỏng nhất thế giới: 17.5mm

• Tủ điện 400mm → lắp được 20+ nguồn thay vì 8-10

• Giảm 60% diện tích cần thiết

• Tăng mật độ thiết bị mà không cần tủ lớn hơn

DC OK Relay tích hợp (model -N)

• Tín hiệu báo lỗi nguồn tự động

• Kết nối PLC để monitor 24/7

• Preventive maintenance chủ động

Hiệu suất 90-92%

• Tổn hao nhiệt thấp hơn 30% so với LRS

• Ví dụ HDR-100: chỉ tỏa 8-10W nhiệt

• Giảm tải cho hệ thống làm mát tủ điện

Model Lineup:

SDR Series: Trụ Cột Công Nghiệp 120-960W

Thiết kế công nghiệp chuẩn Đức:

Vỏ kim loại chắc chắn

• Chịu rung 10-500Hz, 5G

• IP20 standard (IP65 optional với cover)

• EMI Class B - ít nhiễu cho thiết bị nhạy cảm

Hiệu suất 94% - Tiết kiệm hàng triệu đồng/năm

Ví dụ tính toán thực tế:

• Hệ thống 500W, hoạt động 24/7

• LRS-600 (88%): Tiêu thụ 568W → 4,976 kWh/năm

• SDR-480 (94%): Tiêu thụ 532W → 4,660 kWh/năm

• Tiết kiệm: 316 kWh/năm = 790,000đ (@2,500đ/kWh)

• Hoàn vốn chênh lệch giá trong 18-24 tháng

Khả năng mở rộng linh hoạt:

Parallel Operation:

• SDR-480P: 2-8 nguồn song song → 3,840W

• Active current sharing tự động

• Hot-swap redundancy (N+1)

Model phổ biến:

SDR-120-24 (5A) - 1,150,000đ

• Tủ điện nhỏ, máy đóng gói

• Conveyor belt speed control

• Đèn tín hiệu tháp

SDR-240-24 (10A) - 1,950,000đ ⭐

• PLC S7-1200 + 4 module I/O

• Inverter Schneider ATV310 0.75kW

• Pneumatic valve manifold

SDR-480-24 (20A) - 3,250,000đ

• Dây chuyền tự động hóa

• Multi-axis motion control

• Vision system + robot arm

SDR-960-48 (20A) - 5,850,000đ

• Telecom base station

• Data center rack power

• Laser cutting machine

XTR Series: Thế Hệ 2023 - Công Nghệ Đỉnh Cao

Đột phá về hiệu suất: 96%

So sánh tổn hao nhiệt (nguồn 400W):

• LRS-450 (88%): Tỏa 54.5W nhiệt (~186 BTU/h)

• SDR-480 (94%): Tỏa 25.5W nhiệt (~87 BTU/h)

• XTR-480 (96%): Tỏa 16.7W nhiệt (~57 BTU/h) ✅

→ XTR tản ít hơn 70% nhiệt so với LRS!

Cool Design Technology:

• Tụ điện đặt xa nguồn nhiệt → Tuổi thọ gấp 3 lần

• IC công suất vùng thông gió tối ưu

• Nhiệt độ nội bộ thấp hơn 15-20°C

Inrush Current cực thấp: <10A

• LRS: 40-80A inrush → Gây stress cho MCB/MCCB

• XTR: <10A inrush → Bảo vệ tuổi thọ CB

• Giảm nhiễu cho thiết bị nhạy cảm

3-Phase Input: 340-530VAC

• Phù hợp nhà máy có sẵn 3 pha

• Cân bằng tải tốt hơn

• Giảm tiết diện dây dẫn

Bảo hành Dài nhất ngành

• Tin cậy tuyệt đối cho dự án lớn

• Giảm TCO (Total Cost of Ownership)

• Peace of mind cho kỹ sư dự án

Chứng nhận đặc biệt:

• DNV-GL: Hàng hải, offshore platform

• C1D2 (Class I Div 2): Môi trường dễ cháy nổ

• SEMI F47: Sản xuất chip bán dẫn

• Railway EN50155: Tàu hỏa, metro

Pricing:

• XTR-240-24: 2,850,000đ

• XTR-480-24: 4,950,000đ

• XTR-960-48: 8,250,000đ

So Sánh Chi Tiết: 8 Tiêu Chí Quan Trọng Nhất

1. Hiệu Suất Chuyển Đổi & Chi Phí Điện Năng

Tính cho hoạt động 24/7, giá điện 2,500đ/kWh

Kết luận: XTR tiết kiệm 135,000đ/năm so với LRS → Hoàn vốn trong 15-18 tháng.

2. Nhiệt Độ Hoạt Động & Derating

Dải nhiệt độ:

• LRS: -25°C đến +70°C

• SDR: -20°C đến +70°C

• XTR: -40°C đến +85°C ✅

Derating curve:

• LRS: Bắt đầu từ 50°C, giảm 2.5%/°C

• SDR: Bắt đầu từ 55°C, giảm 2%/°C

• XTR: Bắt đầu từ 60°C, giảm 2%/°C ✅

Ví dụ thực tế ở 60°C môi trường:

• LRS-200: Chỉ còn 75% = 150W khả dụng

• SDR-240: Còn 90% = 216W khả dụng

• XTR-240: Vẫn 100% = 240W full power ✅

3. Tuổi Thọ & Độ Tin Cậy (MTBF vs Service Life)

MTBF (Mean Time Between Failures) @40°C:

• LRS: 338,000 - 450,000 giờ

• SDR: 500,000 - 650,000 giờ

• XTR: 800,000 - 1,100,000 giờ ✅

Service Lifetime (tuổi thọ thực tế tụ điện):

• LRS: 30,000 - 40,000 giờ (3.4 - 4.5 năm)

• SDR: 50,000 - 60,000 giờ (5.7 - 6.8 năm)

• XTR: 80,000 - 100,000 giờ (9-11 năm) ✅

Quy luật Arrhenius:

• Mỗi +10°C → Tuổi thọ tụ giảm 50%

• Ở 105°C: 2,000 giờ

• Ở 85°C: 8,000 giờ

• Ở 65°C: 32,000 giờ (XTR Cool Design đạt được)

4. Bảo Vệ & An Toàn

Tất cả dòng Meanwell có:

• OVP (Over Voltage): 110-135% Vout

• OCP (Over Current): 105-150% Iout

• SCP (Short Circuit): Auto-recovery

• OTP (Over Temperature): 85-95°C

HDR/XTR thêm:

• DC OK Relay (model -N)

• Remote ON/OFF

• Active current sharing (parallel mode)

• OR-ing FET (hot-swap redundancy)

5. Lắp Đặt & Bảo Trì

Nguồn Tổ Ong:

• Thời gian: 15-20 phút

• Cần: Khoan, vít, cố định 4 góc

• Tháo: Phải tháo 4 vít

• Khoảng cách: 50mm mỗi bên

Nguồn DIN Rail:

• Thời gian: 3-5 phút ✅

• Cần: Chỉ cần tay (không cần công cụ)

• Tháo: Kéo clip, nhấc ra

• Khoảng cách: 10mm mỗi bên

Bảo trì:

• DIN Rail dễ thay thế hơn 80%

• Hot-swap không ngừng hệ thống (XTR)

• Standardization: Tất cả nguồn cùng cách lắp

6. Khả Năng Mở Rộng

Nguồn Tổ Ong:

• Công suất cố định

• Không hỗ trợ song song

• Phải thay nguồn lớn hơn khi mở rộng

Nguồn DIN Rail:

• SDR-480P: Lên đến 3,840W (8 unit)

• XTR: Lên đến 3,840W (4 unit)

• N+1 Redundancy

• Load sharing tự động

7. Tính Năng Giám Sát & Điều Khiển

LRS Series:

• Potentiometer điều chỉnh V/I

• LED indicator (một số model)

SDR Series:

• Như LRS + DC OK relay

XTR Series:

• MODBus-RTU (model -MB)

• CANBus (option)

• PMBus (digital control)

• Remote monitoring qua SCADA

• Current/Voltage/Temp telemetry

• Alarm output

8. ROI (Return on Investment)

Kịch bản: Dự án tự động hóa 24/7, cần 400W

Downtime cost tính @300,000đ/giờ cho dây chuyền sản xuất

Kết luận: XTR đắt hơn 64% lúc mua, nhưng tiết kiệm 60% TCO trong 5 năm!

Hướng Dẫn Chọn Nguồn: Decision Tree 3 Bước

Bước 1: Xác Định Công Suất An Toàn

Công thức:

Ví dụ:

• PLC: 15W

• HMI 7": 12W

• 8x Relay 24VDC: 24W

• 6x Sensor: 18W

• Tổng: 69W × 1.3 = 89.7W → Chọn nguồn 100W

Safety margin:

• Hệ thống thường: 120-130%

• Hệ thống quan trọng: 150-180%

• Có motor/inductive load: 200%

Bước 2: Chọn Điện Áp Đầu Ra

24VDC - Tiêu chuẩn vàng công nghiệp (80% ứng dụng):

• PLC: Siemens, Mitsubishi, Omron, ABB

• HMI: Weintek, Proface, Siemens

• Biến tần công suất nhỏ

• Relay, contactor công nghiệp

• Sensor analog/digital

• Solenoid valve

12VDC:

• Camera CCTV (Hikvision, Dahua)

• LED strip, signage

• Small DC motor

• Arduino/Raspberry Pi projects

48VDC:

• Telecom equipment

• PoE switches (Cisco, Ubiquiti)

• UPS systems

• High-power DC systems

5VDC:

• IoT sensors

• Raspberry Pi

• USB hubs

• Digital displays

Bước 3: Áp Dụng Decision Matrix

Chọn LRS khi:
✅ Ngân sách <500k/100W
✅ Không có DIN rail hoặc không muốn lắp
✅ Môi trường 20-45°C ổn định
✅ Không gian trong thiết bị/vỏ máy
✅ Dự án ngắn hạn (<3 năm)
✅ Downtime chấp nhận được

Chọn HDR khi:
✅ Tủ điện chật, cần tiết kiệm không gian
✅ Cần DC OK signal cho PLC
✅ Công suất 15-150W
✅ Ngân sách vừa phải
✅ Muốn lắp đặt nhanh

Chọn SDR khi:
✅ Hệ thống công nghiệp chuẩn
✅ Công suất 120-960W
✅ Cần độ bền cao
✅ Có thể mở rộng song song
✅ Ngân sách trung bình

Chọn XTR khi:
✅ Hệ thống mission-critical
✅ Môi trường khắc nghiệt (-40 đến +85°C)
✅ Cần hiệu suất 96%
✅ Yêu cầu tuổi thọ 10+ năm
✅ Có giám sát SCADA/MODBus
✅ Bảo hành 5 năm quan trọng
✅ TCO quan trọng hơn giá mua

Top 15 Mã Hàng Nguồn Meanwell  Bán Chạy Nhất 2025

Nguồn Tổ Ong (LRS Series)

Nguồn DIN Rail Compact (HDR Series)

Nguồn DIN Rail Industrial (SDR Series)

Nguồn DIN Rail Premium (XTR Series)

Hướng Dẫn Lắp Đặt DIN Rail: 9 Bước Chuẩn Kỹ Thuật

Chuẩn Bị (5 phút)

Dụng cụ:

• Tuốc nơ vít cách điện (+/-)

• Đồng hồ vạn năng

• Kìm tuốt dây

• Cable ties, markers

Vật tư:

• DIN Rail TS35/7.5 hoặc TS35/15

• Dây đồng mềm (Cu): 1.5mm² (10A), 2.5mm² (20A)

• Terminal block Phoenix Contact

• Ferrule ends (đầu cos)

Lắp Nguồn (2 phút)

⚠️ QUY TẮC VÀNG: CHỈ LẮP ĐỨNG

Các bước:

1. Nghiêng nguồn 30° về phía sau

2. Móc phần trên vào rail

3. Ấn phần dưới cho click

4. Kiểm tra chắc chắn (kéo nhẹ)

Tháo: Kéo clip cam bằng tuốc nơ vít, nghiêng ra.

Khoảng Cách Thông Gió (CỰC KỲ QUAN TRỌNG)

Tiêu chuẩn Meanwell:

• Trên: 40mm

• Dưới: 20mm

• Trái/Phải: 10mm

• Thiết bị nóng (inverter): 100mm

Nếu vi phạm:

• Derating sớm (giảm công suất)

• Tuổi thọ giảm 50-70%

• OTP tự ngắt ở 80-85°C

Đấu Nối Input (AC)

Terminal mapping:

Các bước:

1. Ngắt MCB/MCCB tổng

2. Lột cách điện 8-10mm

3. Đút ferrule (nếu có)

4. Nới vít terminal

5. Luồn dây, đảm bảo không có sợi lộ

6. Vặn chặt (moment: 0.5-0.6Nm)

7. Kiểm tra bằng cách kéo nhẹ

⚠️ Lưu ý:

• Bắt buộc nối đất (PE)

• Dây AC ≥1.5mm² cho 10A

• Kiểm tra điện áp 220-230VAC trước đấu

Đấu Nối Output (DC)

Terminal:

⚠️ KIỂM TRA KỸ PHÂN CỰC:

• Đấu ngược → Thiết bị cháy ngay lập tức

• Dùng đồng hồ đo kiểm tra trước nối tải

Tiết diện dây DC:

• 5A: 1.0mm²

• 10A: 1.5mm²

• 20A: 2.5mm²

• 40A: 4.0mm²

Nếu dây dài >10m: Tăng 1 cấp (ví dụ: 10A dùng 2.5mm²)

Nối Đất Hệ Thống

Single Point Ground:

Nguyên tắc:

• Tất cả về một điểm duy nhất

• DIN Rail kim loại phải nối đất

• Dây đất ≥2.5mm²

• Điện trở <10Ω

Checklist Trước Cấp Điện

☐ Lắp đúng hướng (input dưới)
☐ Khoảng cách đủ (40/20/10mm)
☐ Vít terminal vặn chặt
☐ Không có sợi đồng lộ
☐ Phân cực DC đúng (+/-)
☐ Hệ thống đất hoàn chỉnh
☐ Đầu ra chưa nối tải (test không tải trước)
☐ MCB đầu vào phù hợp (10A cho nguồn 240W)

Test Lần Đầu

Không tải (10 phút đầu):

1. Đóng MCB từ từ

2. Kiểm tra LED indicator (nếu có)

3. Đo điện áp output:

   • 24V nominal → 24-26V OK

   • 12V nominal → 12-13V OK

4. Nghe: không có tiếng kêu tít tít

5. Ngửi: không mùi cháy

6. Sờ: ấm nhẹ (không nóng)

Có tải (từ nhỏ đến lớn):

1. Nối 25% tải → Đo V → OK

2. Nối 50% tải → Đo V → OK

3. Nối 75% tải → Đo V → OK

4. Nối 100% tải → Đo V + nhiệt độ

Giá trị chấp nhận:

• Điện áp không thay đổi >3%

• Nhiệt độ vỏ <60°C (@25°C môi trường)

Điều Chỉnh (Nếu Cần)

Potentiometer ADJ:

• Clockwise (↻): Tăng V

• Counter-clockwise (↺): Giảm V

• Range: Thường 40-110% Vnom

Ví dụ LRS-100-24:

• Điều chỉnh được: ~10V - 28V

• Thường set: 24.5-25V (bù sụt áp dây)

Khi nào điều chỉnh:

• Dây DC dài >20m (bù sụt áp)

• Tải cần chính xác (ví dụ: 23.8V)

• Sạc ắc quy (14.4V cho 12V battery)

Ứng Dụng Thực Tế: 8 Ngành Hàng Đầu

1. Tự Động Hóa & PLC (35% thị phần)

Package điển hình:

• PLC Siemens S7-1200: 15W

• HMI Weintek MT8071iE: 12W

• 16x Digital I/O: 8W

• Inverter LS SV008iG5A-2: 25W (control)

• Tổng: 60W × 1.5 = 90W

• → Chọn: HDR-100-24N (có DC OK signal)

Lợi ích DC OK:

• PLC monitor nguồn 24/7

• Cảnh báo sớm trước khi fail

• Log event vào HMI

2. Camera An Ninh (20% thị phần)

Hệ thống 16 camera Hikvision:

• 16x DS-2CE16D0T: 16 × 4W = 64W

• NVR DS-7616NI-K2: 15W

• Switch PoE 8-port: 20W

• Tổng: 99W × 1.3 = 129W

• → Chọn: LRS-150-12 (giá tốt nhất)

Lưu ý:

• Camera khởi động surge 2-3 lần công suất

• Nên dùng UPS + nguồn để bảo vệ

3. LED Chiếu Sáng & Quảng Cáo (18% thị phần)

LED strip 50m:

• SMD5050 14.4W/m × 50m = 720W

• → Chọn: 2× LRS-350-12 song song

• Hoặc: 3× LRS-200-12 + 1× LRS-150-12

Biển quảng cáo P10:

• Module P10 outdoor: 320 × 160mm

• Công suất: ~25W/module @ full white

• 20 modules = 500W

• → Chọn: LRS-600-5 (5V cho LED module)

4. Hệ Thống Điều Khiển Máy CNC

CNC Router 3 trục:

• Controller board: 5W

• 3× Step driver (24V): 30W

• Spindle control relay: 8W

• Cooling fan: 12W

• Limit switches, sensors: 5W

• Tổng: 60W × 2 = 120W (surge motor)

• → Chọn: SDR-120-24 (chịu inrush tốt)

5. Building Automation (BMS)

Tầng văn phòng:

• 8× Actuator valve (24V, 5W): 40W

• 12× Light switch (24V, 2W): 24W

• 6× Damper motor (24V, 8W): 48W

• BACnet controller: 15W

• Tổng: 127W × 1.4 = 178W

• → Chọn: SDR-240-24 (mở rộng sau này)

6. Telecom & Data Center

Rack 19" standard:

• 2× Switch 48-port: 120W

• 1× Router: 45W

• 1× Firewall: 60W

• Monitoring system: 15W

• Tổng: 240W

• → Chọn: XTR-480-48 (48V telecom standard + MODBus giám sát)

7. Thiết Bị Y Tế & Phòng Lab

Tủ an toàn sinh học:

• HEPA filter motor: 80W

• UV lamp 24V: 30W

• Control board: 15W

• Display + sensors: 10W

• Tổng: 135W × 1.3 = 175W

• → Chọn: Meanwell RSP-200-24 (có cert y tế IEC60601)

8. AGV & Robot Di Động

Charging station:

• AGV battery 24V/40Ah

• Sạc nhanh: 400W

• → Chọn: SDR-480-24 + battery charging module

• Hoặc dùng charger chuyên dụng: PB-360P-24

Xử Lý Sự Cố: 10 Lỗi Thường Gặp

1. Nguồn Không Lên (No Output)

Triệu chứng: LED không sáng, output 0V

Nguyên nhân & khắc phục:

• ☐ MCB đầu vào off → Bật lại

• ☐ Không có điện AC → Đo input với vạn năng

• ☐ Cầu chì nội bộ đứt → Thay nguồn (nếu LRS <100W có thể thay)

• ☐ Đấu L-N ngược ở đầu vào → Sửa lại (một số model nhạy cảm)

• ☐ OTP kích hoạt do quá nóng → Để nguồn nguội, kiểm tra thông gió

2. Điện Áp Output Thấp

Triệu chứng: Output 20V thay vì 24V

Nguyên nhân:

• ☐ Quá tải → Đo dòng, giảm tải hoặc đổi nguồn lớn hơn

• ☐ Sụt áp trên dây dẫn → Tăng tiết diện dây, rút ngắn chiều dài

• ☐ Potentiometer ADJ bị đ điều chỉnh nhầm → Xoay lại về 24V

• ☐ Tải có surge cao (motor) → Chọn nguồn lớn hơn 200%

Công thức sụt áp:

• L: Chiều dài dây (m)

• I: Dòng điện (A)

• ρ: Điện trở suất đồng = 0.0175 Ω·mm²/m

• S: Tiết diện (mm²)

Ví dụ:

• 20m dây, 10A, 1.5mm²

• ΔV = (2 × 20 × 10 × 0.0175) / 1.5 = 4.67V

• Output chỉ còn: 24 - 4.67 = 19.33V ❌

Giải pháp: Dùng dây 2.5mm² → ΔV = 2.8V → Output 21.2V (chấp nhận được)

3. Nguồn Nóng Quá Mức

Triệu chứng: Vỏ nguồn >70°C, OTP kích hoạt

Nguyên nhân:

• ☐ Khoảng cách thông gió không đủ → Di chuyển nguồn, đảm bảo 40/20/10mm

• ☐ Lắp sai hướng (nằm ngang) → Lắp lại đứng

• ☐ Nhiệt độ môi trường quá cao (>50°C) → Lắp quạt tủ điện, hoặc dùng XTR

• ☐ Full load liên tục → Giảm tải xuống 70-80%, hoặc chọn nguồn lớn hơn

• ☐ Nhiều nguồn lắp sát nhau → Rải đều hoặc dùng fan tủ điện

Nhiệt độ an toàn:

• Vỏ nguồn: <60°C (@25°C môi trường)

• Nếu >70°C: Cần hành động ngay

4. Nguồn Kêu "Tít Tít" (Audible Noise)

Nguyên nhân:

• ☐ Tải quá nhẹ (<10%) → Bình thường với switching PSU, có thể bỏ qua

• ☐ Tụ điện phân lão hóa → Thay nguồn (nếu >3 năm tuổi)

• ☐ Quá tải → Bảo vệ OCP kích hoạt → Giảm tải

• ☐ Input voltage thấp (<200VAC) → Kiểm tra lưới điện

Khi nào lo lắng:

• Tiếng kêu to, liên tục

• Kèm mùi cháy

• Nhiệt độ tăng cao

5. Output Có Ripple/Noise Cao

Triệu chứng: PLC/HMI hoạt động không ổn định

Đo kiểm:

• Dùng oscilloscope

• Ripple chuẩn: <150mV p-p

• Nếu >500mV: Có vấn đề

Nguyên nhân:

• ☐ Dây output quá dài, không xoắn → Xoắn đôi dây +/-, hoặc dùng shielded cable

• ☐ Thiếu tụ lọc ở thiết bị → Thêm tụ 100μF/50V ở gần tải

• ☐ Nhiễu từ inverter, motor → Tách nguồn riêng, hoặc dùng filter

• ☐ Nguồn kém chất lượng → Đổi Meanwell chính hãng

6. DC OK Relay Không Hoạt Động (HDR-xxN)

Triệu chứng: PLC không nhận tín hiệu DC OK

Kiểm tra:

• ☐ Đã nối terminal DC OK đúng chưa? (Thường NC/NO/COM)

• ☐ Điện áp output đủ chưa? (DC OK chỉ active khi V > 90% Vnom)

• ☐ Dòng tải relay (thường 1A max) → Nếu nối PLC 24V input là OK

Wiring:

7. Không Song Song Được (SDR-480P)

Triệu chứng: 2 nguồn song song, nhưng chỉ 1 nguồn cấp

Nguyên nhân:

• ☐ Chưa nối dây Current Sharing → Nối terminal CS của 2 nguồn lại

• ☐ Output voltage không bằng nhau → Điều chỉnh 2 nguồn về cùng 24.0V (sai lệch <0.1V)

• ☐ Dây output không cùng chiều dài → Dùng dây bằng nhau, cùng tiết diện

• ☐ Không dùng model -P (không có current sharing) → Phải dùng model có suffix -P

Setup đúng:

8. Nguồn Tự Reset Liên Tục (Hiccup Mode)

Triệu chứng: Output lên rồi tắt, lên rồi tắt...

Nguyên nhân:

• ☐ Ngắn mạch ở output → Kiểm tra dây, terminal, thiết bị

• ☐ Quá tải → Giảm tải hoặc chọn nguồn lớn hơn

• ☐ Tụ lọc đầu ra bị chập → Ngắt tụ, test lại

SCP protection mode:

• Hiccup: Tự reset sau 0.5-2s (LRS, SDR)

• Constant current limiting: Giữ ở Imax (một số model)

9. Bảo Vệ OVP Kích Hoạt

Triệu chứng: Output lên 30V rồi tắt (nguồn 24V)

Nguyên nhân:

• ☐ Potentiometer ADJ vặn quá cao → Điều lại về 24V

• ☐ Feedback circuit lỗi → Thay nguồn

• ☐ Load đột ngột ngắt (regenerative energy) → Thêm diode bảo vệ ở tải inductive

10. Tuổi Thọ Ngắn Hơn Dự Kiến

Triệu chứng: Nguồn hỏng sau 1-2 năm (thay vì 5+năm)
