Hướng Dẫn Toàn Diện Về PLC Siemens S7-1200 G2: Từ Thiết Kế Đến Triển Khai Trong Tự Động Hóa Công Nghiệp

PLC Siemens S7-1200 G2 đại diện cho thế hệ thứ hai của dòng bộ điều khiển lập trình compact, được tối ưu hóa cho các ứng dụng tự động hóa ở quy mô nhỏ và trung bình. Với các cải tiến đáng kể về hiệu suất xử lý, bộ nhớ mở rộng, giao tiếp chuyên dụng và tích hợp motion control, S7-1200 G2 giúp doanh nghiệp nâng cao năng suất, giảm chi phí và dễ dàng thích ứng với Industry 4.0. Ra mắt như một bước tiến từ phiên bản gốc, G2 mang lại khả năng tiết kiệm không gian trên DIN rail, hỗ trợ an toàn máy móc tích hợp và dữ liệu minh bạch hơn, phù hợp cho các nhà máy sản xuất, chế biến và hệ thống thông minh.

Hướng dẫn này ELEC bao quát toàn diện từ tổng quan sản phẩm, lắp đặt hardware, cấu hình phần mềm, đấu nối thiết bị, lập trình nâng cao đến các ứng dụng thực tiễn và bảo trì. Dù bạn là kỹ sư mới hay chuyên gia, tài liệu này cung cấp kiến thức cập nhật đến năm 2025 để triển khai hiệu quả S7-1200 G2.

Tổng Quan Về PLC Siemens S7-1200 G2

Các Tính Năng Chính Và Cải Tiến

S7-1200 G2 được Siemens phát triển để vượt trội hơn thế hệ trước, với trọng tâm vào hiệu suất cao hơn và tích hợp sâu hơn vào hệ sinh thái tự động hóa. Các điểm nổi bật bao gồm:

• Hiệu suất xử lý nâng cao: CPU nhanh hơn, hỗ trợ xử lý dữ liệu lớn và chu kỳ quét chương trình ngắn hơn, lý tưởng cho ứng dụng đòi hỏi tốc độ cao.
• Bộ nhớ mở rộng: Gấp đôi bộ nhớ so với phiên bản cũ, cho phép lưu trữ chương trình phức tạp và dữ liệu lớn hơn mà không cần module bổ sung.
• Giao tiếp chuyên dụng: Hỗ trợ PROFINET IRT với thời gian chu kỳ thấp đến 31.25 µs, Ethernet tích hợp và các giao thức IoT như MQTT, OPC UA cho kết nối cloud (ví dụ: MindSphere).

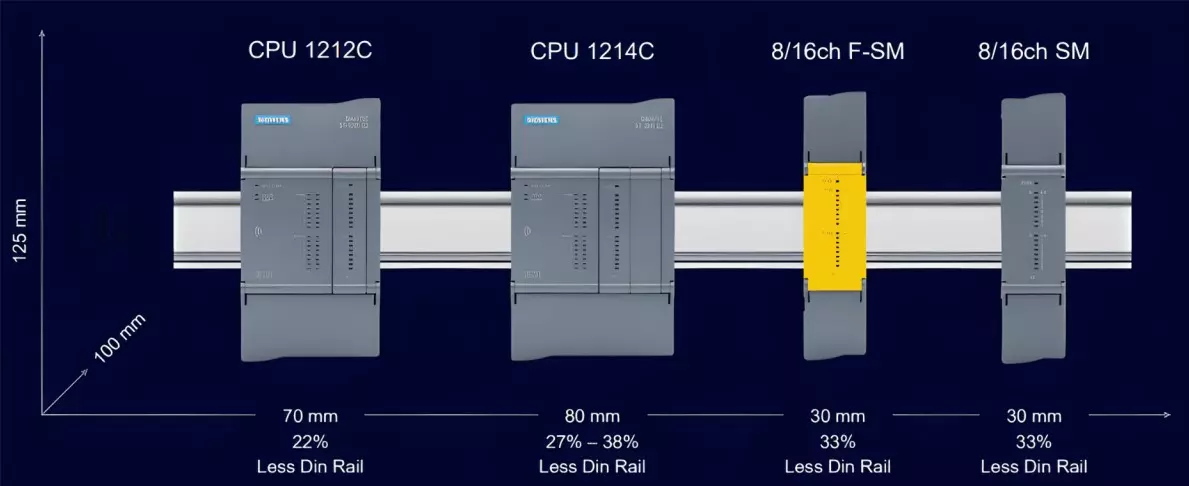

• Thiết kế compact và tiết kiệm không gian: Chiều rộng hẹp hơn, giúp tiết kiệm chỗ trên DIN rail, nhưng chiều cao tăng nhẹ để tích hợp thêm tính năng.
• Motion control và an toàn tích hợp: Hỗ trợ điều khiển chuyển động đa trục, chức năng fail-safe đạt SIL3/PLe, và Near Field Communication (NFC) cho chẩn đoán nhanh.
• Tích hợp AI và dữ liệu minh bạch: Runtime AI cho bảo trì dự đoán, phân tích dữ liệu thời gian thực để tối ưu hóa năng lượng và phát hiện bất thường.

Những cải tiến này làm cho S7-1200 G2 không chỉ thay thế mà còn vượt qua phiên bản gốc, với tính tương thích hạn chế về hardware cũ để ưu tiên công nghệ mới.

Các Model CPU Phổ Biến Trong Dòng G2

Dòng S7-1200 G2 giữ cấu trúc model tương tự nhưng với nâng cấp nội tại:

• CPU 1211C G2: Phiên bản entry-level với 6 DI/4 DO onboard, phù hợp ứng dụng cơ bản như điều khiển máy đơn giản.
• CPU 1212C G2: Cân bằng với 8 DI/6 DO và 2 AI, lựa chọn phổ biến cho hệ thống trung bình, hỗ trợ mở rộng 2 module.
• CPU 1214C G2: Cao cấp hơn với 14 DI/10 DO và 2 AI, mở rộng tối đa 8 module, lý tưởng cho ứng dụng đa nhiệm.
• CPU 1215C G2: Tích hợp 14 DI/10 DO, 2 AI/2 AO, bộ nhớ lớn và motion control nâng cao.
• CPU 1217C G2: Model mạnh nhất, hỗ trợ xử lý phức tạp với hiệu suất vượt trội, tích hợp PROFINET IRT và AI runtime.

Các phiên bản fail-safe như 1214FC G2 đảm bảo an toàn máy móc, trong khi tùy chọn nguồn điện bao gồm DC/DC/DC, DC/DC/RLY và AC/DC/RLY.

Hướng Dẫn Lắp Đặt Hardware S7-1200 G2

Chuẩn Bị Và Yêu Cầu Môi Trường

Trước khi lắp đặt, đảm bảo đầy đủ thiết bị và kiểm tra điều kiện vận hành để tránh hỏng hóc:

Thiết bị cần chuẩn bị:

• CPU S7-1200 G2 và module mở rộng (SM, SB).
• Nguồn 24VDC ổn định hoặc AC 120/230V.
• DIN rail 35mm tiêu chuẩn.
• Dây dẫn shielded cho tín hiệu, đầu cốt phù hợp.
• Cáp Ethernet cho kết nối TIA Portal.
• Thiết bị ngoại vi: Cảm biến, actuator, HMI.

Yêu cầu môi trường:

• Nhiệt độ: 0°C đến 60°C (lắp ngang), 0°C đến 55°C (lắp dọc).
• Độ ẩm: 10% đến 95%, không ngưng tụ.
• Bảo vệ IP20, tránh bụi, rung và nhiễu; giữ khoảng cách 25mm xung quanh để tản nhiệt.

Quy Trình Lắp Đặt Chi Tiết

Bước 1: Gắn CPU lên DIN Rail

• Móc phần trên CPU vào rail, đẩy dưới đến tiếng "click".
• Kiểm tra độ chắc chắn để tránh rung lắc.

Bước 2: Kết Nối Module Mở Rộng

• Gắn SM/SB bên phải CPU, đảm bảo bus connector khớp.
• Vặn ốc cố định, hỗ trợ mở rộng lên đến 8 module tùy model.

Bước 3: Đấu Nối Nguồn Điện

• Kết nối L+ (24VDC) vào terminal dương, M vào mass.
• Sử dụng bảo vệ CB, nối PE cho an toàn.
• Với phiên bản AC, tuân thủ cực L1/N/PE.

Bước 4: Kiểm Tra Ban Đầu

• Bật nguồn, quan sát LED: RUN (xanh), ERROR (đỏ), MAINT (vàng), PROFINET (xanh/vàng).
• Sử dụng NFC để chẩn đoán nhanh qua thiết bị di động.

Cấu Hình Phần Mềm Cho S7-1200 G2

Cài Đặt Và Sử Dụng TIA Portal

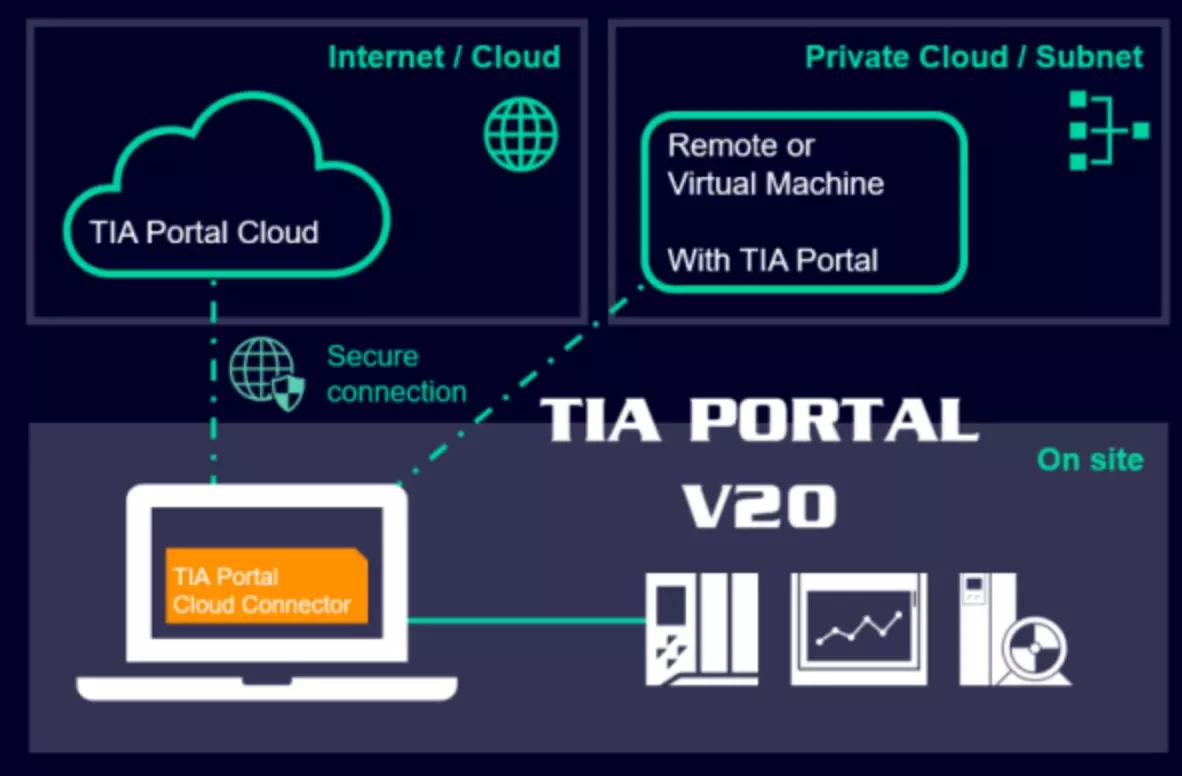

S7-1200 G2 yêu cầu TIA Portal V20 trở lên để tận dụng đầy đủ tính năng.

Các bước cài đặt:

• Tải từ Siemens Industry Online Support.
• Cài với quyền admin, kích hoạt license (trial hoặc full).
• Cập nhật HSP cho hỗ trợ G2 và firmware mới nhất.

Tạo Và Cấu Hình Project

Khởi tạo project:

• Mở TIA Portal, tạo project mới với tên và đường dẫn.
• Thêm device: Chọn SIMATIC S7-1200 G2 > CPU model (ví dụ: 1214C DC/DC/DC).
• Xác nhận firmware V4.7 hoặc mới hơn.

Cấu hình hardware:

• Kéo thả module vào Device View theo thứ tự thực tế.
• Thiết lập I/O: Phạm vi analog, filter digital.
• Compile và kiểm tra lỗi.

Thiết Lập Kết Nối Và IP

Cấu hình IP:

• Trong PN/IE, đặt IP tĩnh (ví dụ: 192.168.0.10), subnet 255.255.255.0.
• Hỗ trợ DHCP cho mạng động.

Kết nối online:

• Ethernet: PC và PLC cùng subnet.
• USB: Tốc độ chậm hơn cho debug.
• PROFINET: Cho mạng công nghiệp lớn.

Đấu Nối Thiết Bị Với S7-1200 G2

Đấu Nối Digital I/O

Digital Input (DI):

• Hỗ trợ PNP/NPN, kết nối sensor vào I0.0-I1.7, common với M.
• Dây 0.5mm², tránh nhiễu bằng cách tách nguồn lực.

Digital Output (DO):

• Loại transistor (0.5A DC) hoặc relay (2A AC/DC).
• Kết nối actuator vào Q0.0-Q1.7, thêm diode cho tải cảm ứng.

Đấu Nối Analog Và Cảm Biến

Analog Input/Output:

• Hỗ trợ ±10V, 0-20mA, 4-20mA.
• Đấu 2-wire: AI+ và MANA; 4-wire: Nguồn riêng.
• Ví dụ cảm biến 4-20mA: VCC (24V), Signal+ vào AI0+, Signal- vào MANA.

Scaling analog:

• Sử dụng hàm SCALE trong TIA: Giá trị thực = [(Raw - 0) * (Max - Min) / 27648] + Min.

Lưu ý đấu nối:

• Sử dụng cáp shielded, nối shield một điểm.
• Giới hạn dây analog <100m, kiểm tra jumper cho mode voltage/current.

Lập Trình Với TIA Portal Cho S7-1200 G2

Ngôn Ngữ Lập Trình Hỗ Trợ

Tuân thủ IEC 61131-3:

• LAD/FBD: Trực quan cho logic boolean và analog.
• STL/SCL: Tốc độ cao cho thuật toán phức tạp, hỗ trợ AI integration.

Cấu Trúc Chương Trình

• OB chính: OB1 cho cycle chính, OB10+ cho interrupt thời gian, OB40+ cho hardware event.
• FC/FB/DB: FC cho hàm đơn giản, FB cho trạng thái lưu trữ, DB cho dữ liệu toàn cục.

Ví Dụ Lập Trình Cơ Bản

Chương trình Start/Stop motor trong LAD:

• Network 1: Start (I0.0 NO) || Motor (M0.0 NO) -- Stop (I0.1 NC) -- Coil (M0.0).
• Network 2: Motor (M0.0 NO) -- Output (Q0.0).

Upload Và Backup Chương Trình

Upload từ PLC:

• Kết nối online, chọn "Upload from device" trong TIA.
• Chọn blocks, DB; yêu cầu không bảo vệ know-how.

Backup:

• Archive project (.zap), version control trong TIA.
• Backup định kỳ trước thay đổi lớn.

Kết Nối S7-1200 G2 Với PC Và HMI

Ethernet kết nối:

• Quét accessible devices, ping IP để xác nhận.
• Cho phép port 102 qua firewall.

Kết nối HMI:

• Tương thích KTP/TP series qua PROFINET.
• Liên kết tags giữa PLC và HMI trong TIA.

Cập Nhật Firmware Cho S7-1200 G2

Kiểm tra version:

• Trong Online & Diagnostics, xem General tab: Firmware V4.7+ (2025).

Quy trình update:

• Tải .upd từ Siemens Support.
• Chọn "Firmware update" trong TIA, run và restart PLC.
• Backup trước, không ngắt nguồn.

Ứng Dụng Thực Tế Cho Nhà Máy Nhỏ

Điều Khiển Băng Tải

• Chức năng: Start/Stop/reverse motor, đếm sản phẩm qua sensor, điều khiển VFD.
• Lợi ích: Tăng năng suất 30-50%, tích hợp motion control cho chuyển động mượt.

Hệ Thống Cấp Nước

• Đo mức qua sensor siêu âm, điều khiển bơm tự động, bảo vệ chống khô.
• Tiết kiệm 20-40% năng lượng, log dữ liệu cloud.

Giám Sát Nhiệt Độ

• PID control với PT100/thermocouple, cảnh báo vượt ngưỡng.
• Tích hợp AI cho dự đoán bảo trì.

Chẩn Đoán Và Bảo Trì

Lỗi Phổ Biến

• ERROR đỏ: Kiểm tra config, module cắm chặt, diagnostic buffer.
• Không kết nối: Ping IP, kiểm tra cáp/firewall.
• Chương trình lỗi: Debug với breakpoint, force table.

Bảo Trì Định Kỳ

• Hàng tháng: Vệ sinh, kiểm tra nối, đo nguồn.
• Hàng năm: Update firmware, đào tạo nhân viên, test battery.

Xu Hướng S7-1200 G2 Năm 2025

Tính Năng Mới Nổi Bật

• IoT tích hợp: MQTT, OPC UA, kết nối MindSphere với mã hóa TLS.
• AI/ML: Dự đoán hỏng hóc, tối ưu năng lượng.
• An toàn nâng cao: Motion control an toàn, cybersecurity.

Triển Vọng Ứng Dụng

• Nhà máy nhỏ: Đóng gói, HVAC, năng lượng tái tạo.
• Industry 4.0: Hệ thống thông minh, xử lý nước/không khí.

Kết Luận

PLC Siemens S7-1200 G2 là giải pháp tiên tiến cho tự động hóa, với hiệu suất vượt trội, tích hợp sâu và khả năng mở rộng linh hoạt. Từ lắp đặt đơn giản đến lập trình phức tạp, G2 giúp giảm thời gian triển khai và chi phí vận hành, sẵn sàng cho tương lai công nghiệp. Hãy cập nhật từ Siemens và cộng đồng để tối ưu hệ thống của bạn.
