Các loại bộ lập trình PLC phổ biến nhất hiện nay

Các loại bộ lập trình PLC phổ biến nhất hiện nay

Khám phá các loại bộ lập trình PLC phổ biến nhất từ các hãng lớn như Siemens, Allen-Bradley, Mitsubishi, Schneider Electric, và Omron. Tìm hiểu đặc điểm kỹ thuật, ứng dụng thực tế, và cách chọn PLC phù hợp cho doanh nghiệp của bạn.

Phần 1: Giới thiệu về bộ lập trình PLC

Bộ lập trình PLC (Programmable Logic Controller) là một thiết bị điều khiển lập trình được sử dụng rộng rãi trong lĩnh vực tự động hóa công nghiệp. Với khả năng điều khiển các quy trình sản xuất, máy móc, và hệ thống tự động một cách chính xác, hiệu quả, PLC đã trở thành "trái tim" của nhiều dây chuyền sản xuất hiện đại. Điểm nổi bật của PLC là tính linh hoạt trong lập trình, cho phép người dùng tùy chỉnh thiết bị để đáp ứng các nhu cầu cụ thể, từ những hệ thống nhỏ gọn như điều khiển máy đơn lẻ đến các dây chuyền sản xuất phức tạp trong các ngành công nghiệp nặng.

Trong bối cảnh công nghiệp 4.0, vai trò của PLC càng trở nên quan trọng khi chúng được tích hợp với các công nghệ tiên tiến như IoT (Internet of Things), trí tuệ nhân tạo (AI), và phân tích dữ liệu lớn (Big Data). Điều này giúp các doanh nghiệp tối ưu hóa hiệu suất, giảm thiểu thời gian ngừng hoạt động, và nâng cao khả năng cạnh tranh trên thị trường.

Bài viết này sẽ cung cấp một cái nhìn toàn diện về các loại bộ lập trình PLC phổ biến nhất hiện nay, tập trung vào các hãng lớn như Siemens, Allen-Bradley (Rockwell Automation), Mitsubishi Electric, Schneider Electric, và Omron. Chúng tôi sẽ phân tích đặc điểm kỹ thuật của từng loại PLC, ứng dụng thực tế trong các ngành công nghiệp, và đưa ra so sánh chi tiết để giúp bạn lựa chọn thiết bị phù hợp với nhu cầu của mình.

Phần 2: Các hãng PLC phổ biến và đặc điểm kỹ thuật

2.1. Siemens

Siemens là một trong những "ông lớn" trong ngành tự động hóa công nghiệp, với lịch sử lâu đời và danh tiếng toàn cầu về sản xuất PLC. Các dòng sản phẩm nổi bật của Siemens bao gồm S7-1200, S7-1500, và S7-300/400, được thiết kế để đáp ứng nhiều cấp độ ứng dụng khác nhau trong công nghiệp.

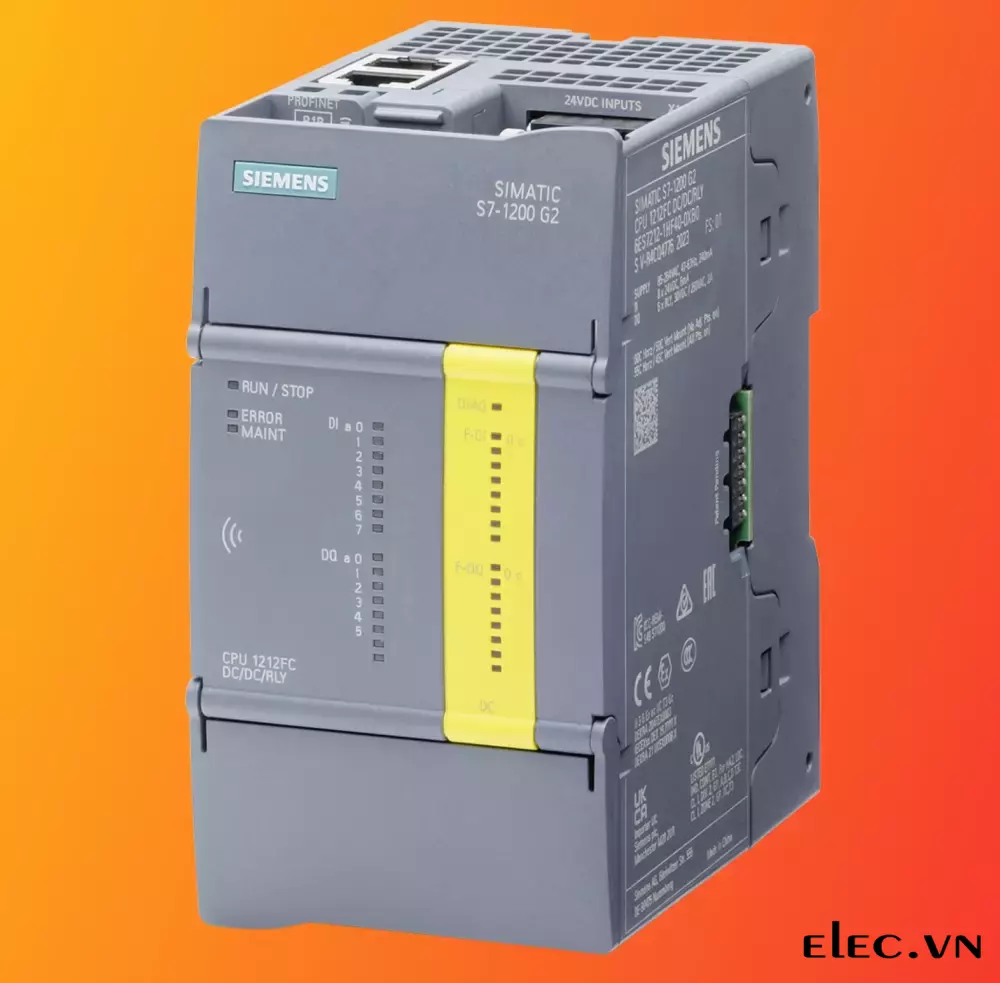

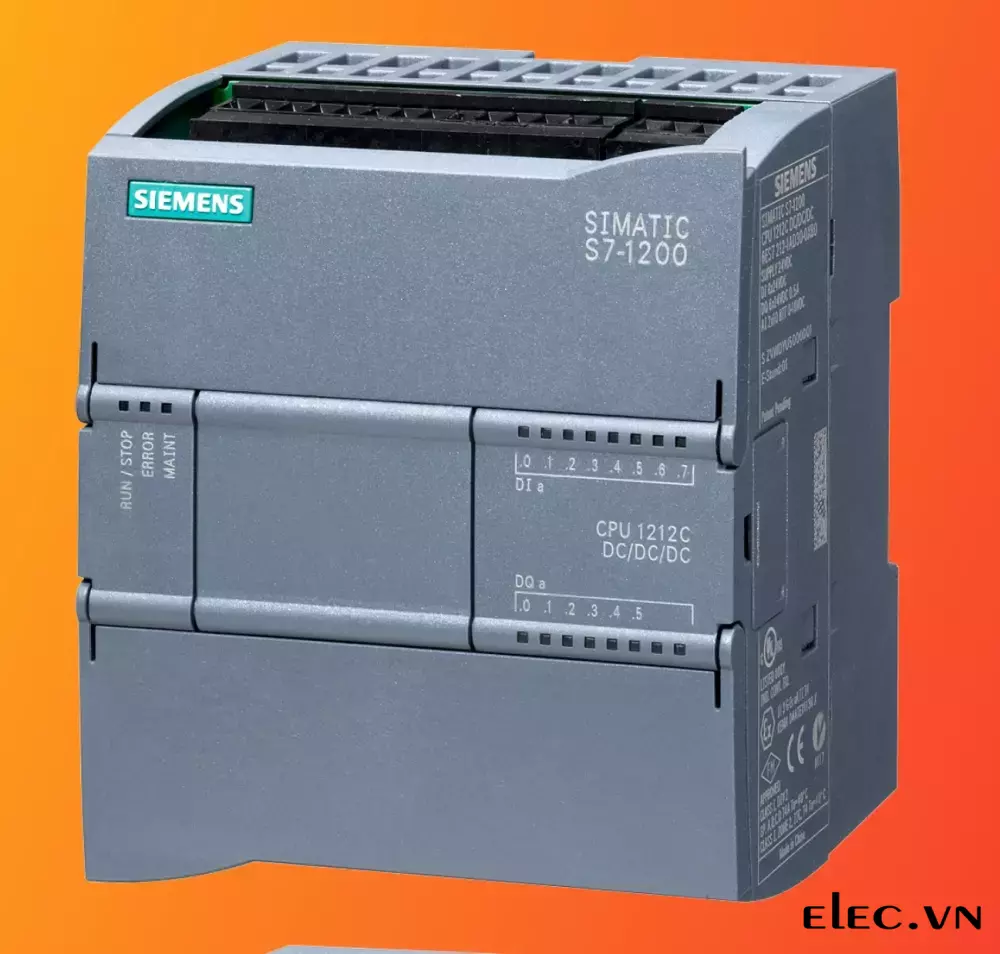

• Dòng S7-1200: Đây là dòng PLC nhỏ gọn, phù hợp cho các ứng dụng quy mô nhỏ và trung bình. S7-1200 có thiết kế đơn giản, dễ lắp đặt, và hỗ trợ các module mở rộng để tăng cường khả năng điều khiển. Với phần mềm lập trình TIA Portal (Totally Integrated Automation Portal), người dùng có thể dễ dàng cấu hình và phát triển các chương trình điều khiển. S7-1200 thường được sử dụng trong các ứng dụng như điều khiển máy đóng gói, hệ thống băng tải, hoặc các dây chuyền sản xuất nhỏ.
• Dòng S7-1500: Là dòng PLC cao cấp của Siemens, S7-1500 được thiết kế cho các ứng dụng phức tạp đòi hỏi tốc độ xử lý cao và khả năng tích hợp với các hệ thống điều khiển khác. S7-1500 hỗ trợ nhiều ngôn ngữ lập trình như Ladder Diagram (LAD), Function Block Diagram (FBD), và Structured Text (STL), cùng với khả năng xử lý dữ liệu lớn. Đây là lựa chọn lý tưởng cho các hệ thống sản xuất ô tô, nhà máy hóa chất, hoặc các dây chuyền sản xuất tự động hóa hoàn toàn.
• Dòng S7-300/400: Dù là các dòng sản phẩm truyền thống, S7-300 và S7-400 vẫn được sử dụng rộng rãi trong các hệ thống cũ hoặc các ứng dụng yêu cầu độ bền cao. Chúng nổi bật với khả năng hoạt động ổn định trong môi trường khắc nghiệt và hỗ trợ các giao thức truyền thông công nghiệp như PROFIBUS và PROFINET.

Ứng dụng thực tế: PLC Siemens được triển khai trong nhiều ngành công nghiệp, bao gồm sản xuất ô tô (ví dụ: dây chuyền lắp ráp của BMW), thực phẩm và đồ uống (như điều khiển hệ thống đóng chai của Coca-Cola), và xử lý nước (hệ thống lọc nước đô thị).

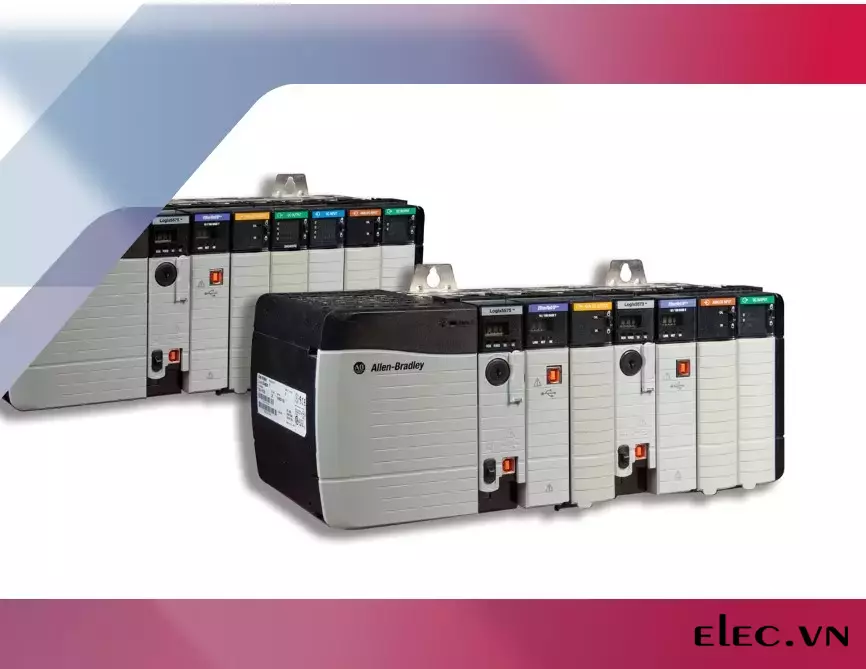

2.2. Allen-Bradley (Rockwell Automation)

Allen-Bradley, thuộc tập đoàn Rockwell Automation, là một thương hiệu PLC nổi tiếng của Mỹ, được biết đến với giao diện lập trình thân thiện và khả năng tích hợp mạnh mẽ. Các dòng sản phẩm chính bao gồm MicroLogix, CompactLogix, và ControlLogix.

• Dòng MicroLogix: Đây là dòng PLC nhỏ gọn, giá thành hợp lý, phù hợp cho các ứng dụng đơn giản như điều khiển máy bơm, hệ thống HVAC (sưởi ấm, thông gió, và điều hòa không khí), hoặc các dây chuyền sản xuất nhỏ. MicroLogix dễ lập trình với phần mềm RSLogix 500, khiến nó trở thành lựa chọn phổ biến cho các doanh nghiệp vừa và nhỏ.
• Dòng CompactLogix: CompactLogix là dòng PLC trung cấp, cung cấp khả năng điều khiển đa trục và hỗ trợ các module I/O mở rộng. Với phần mềm Studio 5000, người dùng có thể phát triển các chương trình phức tạp hơn, phù hợp cho các ứng dụng như điều khiển robot công nghiệp hoặc hệ thống băng tải tự động.
• Dòng ControlLogix: Là dòng PLC cao cấp nhất của Allen-Bradley, ControlLogix được thiết kế cho các hệ thống lớn và phức tạp như dây chuyền sản xuất ô tô, nhà máy thép, hoặc hệ thống điều khiển trong ngành dầu khí. ControlLogix hỗ trợ các giao thức truyền thông như EtherNet/IP và có khả năng tích hợp với các thiết bị thông minh khác trong nhà máy.

Ứng dụng thực tế: PLC Allen-Bradley được sử dụng rộng rãi trong ngành dầu khí (điều khiển giàn khoan), sản xuất thép (nhà máy của ArcelorMittal), và khai thác mỏ (hệ thống vận chuyển quặng).

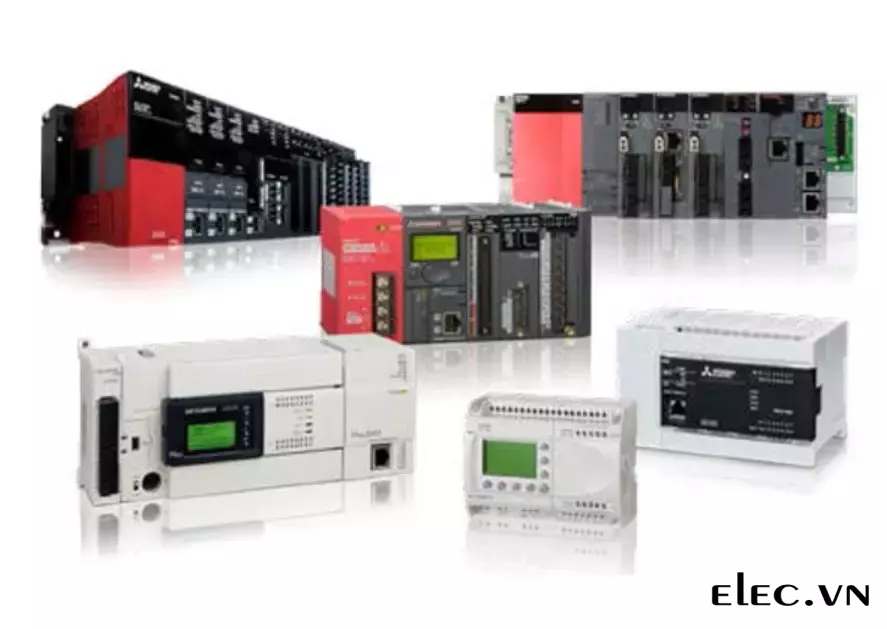

2.3. Mitsubishi Electric

Mitsubishi Electric, một thương hiệu hàng đầu của Nhật Bản, nổi tiếng với các dòng PLC bền bỉ và hiệu quả như FX Series, L Series, và Q Series. Các sản phẩm của Mitsubishi được thiết kế để hoạt động trong môi trường khắc nghiệt và có giá thành cạnh tranh.

• Dòng FX Series: Đây là dòng PLC nhỏ gọn, phù hợp cho các ứng dụng điều khiển cơ bản như máy đóng gói, hệ thống tưới tiêu tự động, hoặc các dây chuyền sản xuất nhỏ. FX Series có giá thành thấp, dễ lập trình với phần mềm GX Works, và là lựa chọn phổ biến cho các doanh nghiệp có ngân sách hạn chế.
• Dòng L Series: L Series là dòng PLC trung cấp, cung cấp khả năng điều khiển linh hoạt và hỗ trợ các module mở rộng. Với thiết kế nhỏ gọn và hiệu suất cao, L Series thường được sử dụng trong các ứng dụng như điều khiển máy CNC hoặc hệ thống tự động hóa nhà máy vừa và nhỏ.
• Dòng Q Series: Là dòng PLC cao cấp của Mitsubishi, Q Series phù hợp cho các hệ thống lớn như dây chuyền sản xuất điện tử, ô tô, hoặc quản lý tòa nhà thông minh. Q Series hỗ trợ nhiều giao thức truyền thông như CC-Link và có khả năng xử lý dữ liệu phức tạp.

Ứng dụng thực tế: PLC Mitsubishi được ứng dụng trong sản xuất điện tử (như dây chuyền lắp ráp của Panasonic), ô tô (nhà máy Toyota), và thực phẩm (điều khiển hệ thống đóng gói thực phẩm).

2.4. Schneider Electric

Schneider Electric, một thương hiệu nổi tiếng của Pháp, cung cấp các dòng PLC như Modicon M221, M241, và M580. PLC của Schneider nổi bật với khả năng tích hợp với các hệ thống IoT và hỗ trợ các giao thức truyền thông mở.

• Dòng Modicon M221: Đây là dòng PLC nhỏ gọn, phù hợp cho các ứng dụng đơn giản như điều khiển máy bơm, hệ thống chiếu sáng, hoặc HVAC. M221 dễ lập trình với phần mềm EcoStruxure Machine Expert và có giá thành phải chăng.
• Dòng Modicon M241: M241 là dòng PLC trung cấp, cung cấp khả năng điều khiển đa trục và hỗ trợ các module I/O mở rộng. Với thiết kế linh hoạt, M241 thường được sử dụng trong các ứng dụng như điều khiển băng tải hoặc hệ thống sản xuất vừa và nhỏ.

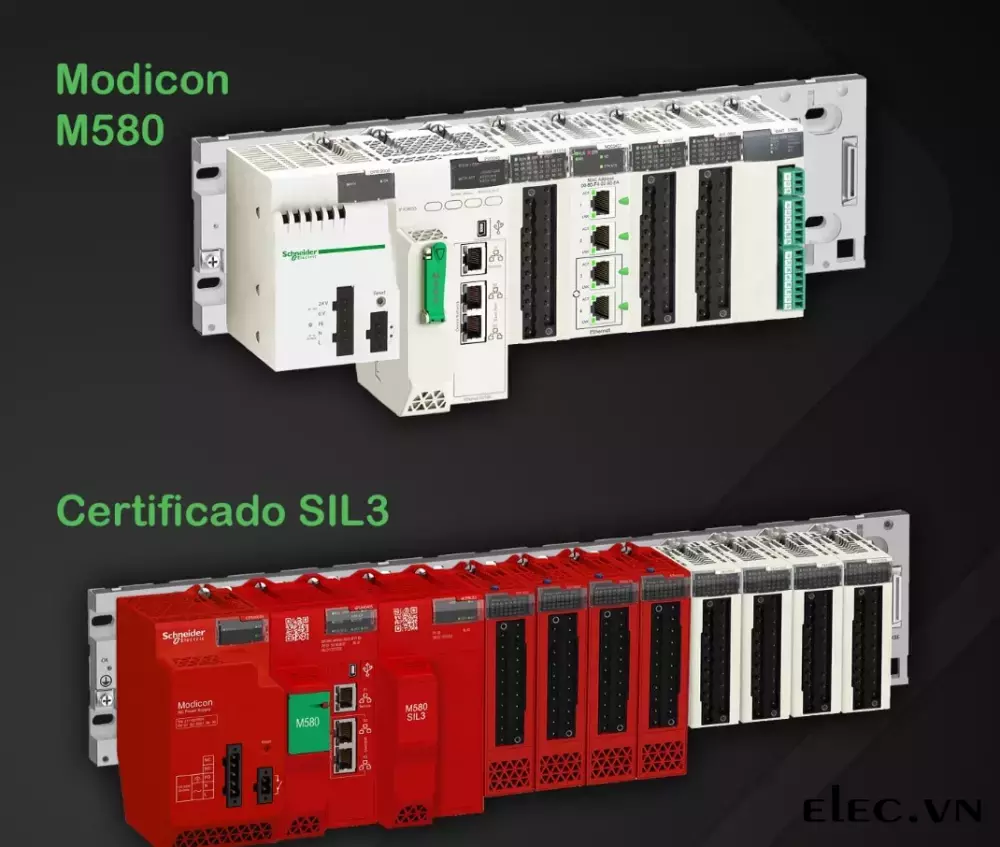

• Dòng Modicon M580: Là dòng PLC cao cấp, M580 được thiết kế cho các hệ thống lớn như nhà máy điện, hệ thống quản lý năng lượng, hoặc dây chuyền sản xuất phức tạp. M580 hỗ trợ các giao thức như Modbus TCP và EtherNet/IP, cùng với khả năng tích hợp IoT.

Ứng dụng thực tế: PLC Schneider được sử dụng trong ngành năng lượng (điều khiển lưới điện thông minh), xử lý nước (hệ thống lọc nước công nghiệp), và sản xuất (dây chuyền đóng gói thực phẩm).

2.5. Omron

Omron, một thương hiệu Nhật Bản khác, nổi tiếng với các dòng PLC như CP1, CJ2, và NX. PLC của Omron được đánh giá cao về độ tin cậy và khả năng hoạt động trong các điều kiện khắc nghiệt.

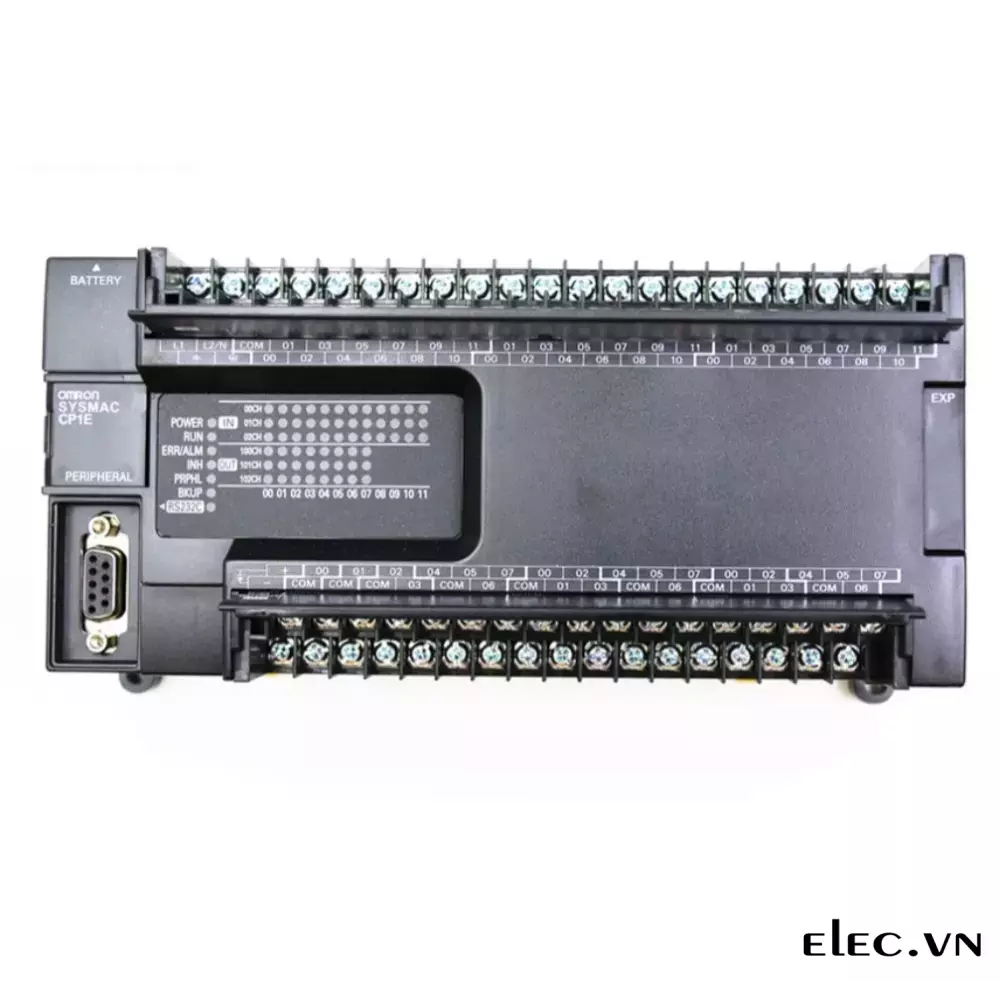

• Dòng CP1: CP1 là dòng PLC nhỏ gọn, giá rẻ, phù hợp cho các ứng dụng đơn giản như điều khiển máy đóng gói hoặc hệ thống HVAC. Với phần mềm CX-Programmer, CP1 dễ lập trình và là lựa chọn tốt cho người mới bắt đầu.
• Dòng CJ2: CJ2 là dòng PLC trung cấp, cung cấp khả năng điều khiển linh hoạt và hỗ trợ các module mở rộng. CJ2 thường được sử dụng trong các ứng dụng như điều khiển robot hoặc hệ thống sản xuất vừa và nhỏ.
• Dòng NX: Là dòng PLC cao cấp của Omron, NX phù hợp cho các hệ thống lớn như dây chuyền sản xuất ô tô hoặc quản lý tòa nhà thông minh. NX hỗ trợ các giao thức như EtherCAT và có khả năng xử lý dữ liệu tốc độ cao.

Ứng dụng thực tế: PLC Omron được ứng dụng trong sản xuất ô tô (dây chuyền lắp ráp của Honda), điện tử (nhà máy Samsung), và thực phẩm (hệ thống đóng gói bánh kẹo).

Phần 3: So sánh các loại PLC

Để giúp bạn đưa ra quyết định tốt nhất, dưới đây là bảng so sánh các hãng PLC phổ biến dựa trên các tiêu chí quan trọng:

• Khả năng mở rộng: Siemens và Schneider Electric vượt trội với khả năng mở rộng tốt, phù hợp cho các hệ thống lớn. Allen-Bradley, Mitsubishi, và Omron có khả năng mở rộng trung bình, đáp ứng tốt các ứng dụng nhỏ và vừa.
• Tính linh hoạt: Siemens, Allen-Bradley, và Schneider Electric có tính linh hoạt cao, hỗ trợ nhiều ngôn ngữ lập trình và giao thức truyền thông. Mitsubishi và Omron phù hợp hơn cho các ứng dụng cụ thể.
• Dễ sử dụng: Allen-Bradley, Mitsubishi, và Omron được đánh giá cao về giao diện thân thiện, phù hợp cho người mới bắt đầu. Siemens và Schneider yêu cầu kinh nghiệm lập trình cao hơn.
• Giá cả: Mitsubishi và Omron có giá thành thấp, lý tưởng cho ngân sách hạn chế. Siemens đắt hơn nhưng mang lại hiệu suất vượt trội.

Phần 4: Lựa chọn PLC phù hợp cho doanh nghiệp của bạn

Việc chọn PLC phù hợp phụ thuộc vào nhiều yếu tố. Dưới đây là các tiêu chí quan trọng để bạn cân nhắc:

1. Quy mô ứng dụng:
   • Ứng dụng nhỏ: Siemens S7-1200, Allen-Bradley MicroLogix, Mitsubishi FX Series, Schneider M221, hoặc Omron CP1.
   • Ứng dụng trung bình: Siemens S7-1500, Allen-Bradley CompactLogix, Mitsubishi L Series, Schneider M241, hoặc Omron CJ2.
   • Ứng dụng lớn: Siemens S7-1500/400, Allen-Bradley ControlLogix, Mitsubishi Q Series, Schneider M580, hoặc Omron NX.
2. Ngân sách:
   • Ngân sách thấp: Mitsubishi FX Series, Omron CP1.
   • Ngân sách trung bình: Allen-Bradley MicroLogix/CompactLogix, Schneider M221/M241.
   • Ngân sách cao: Siemens S7-1500, Allen-Bradley ControlLogix, Schneider M580.
3. Kinh nghiệm lập trình:
   • Người mới bắt đầu: Allen-Bradley (RSLogix/Studio 5000), Mitsubishi (GX Works), Omron (CX-Programmer).
   • Người có kinh nghiệm: Siemens (TIA Portal), Schneider (EcoStruxure).
4. Yêu cầu tích hợp:
   • Tích hợp IoT: Schneider Electric (Modbus TCP, EtherNet/IP), Siemens (PROFINET).
   • Tích hợp truyền thống: Allen-Bradley (EtherNet/IP), Mitsubishi (CC-Link).

Phần 5: Kết luận

Các loại bộ lập trình PLC phổ biến nhất hiện nay từ Siemens, Allen-Bradley, Mitsubishi, Schneider Electric, và Omron đều mang lại những giá trị riêng biệt, phù hợp với nhiều ứng dụng công nghiệp khác nhau. Siemens và Schneider Electric nổi bật với khả năng mở rộng và tích hợp công nghệ hiện đại, trong khi Allen-Bradley, Mitsubishi, và Omron được ưa chuộng nhờ tính dễ sử dụng và giá thành hợp lý.

Nếu bạn cần một PLC cho ứng dụng nhỏ với chi phí thấp Elec đề xuất dùng S7-1200, S7-1200 G2 mới nhất Siemens, Mitsubishi FX Series hoặc Omron CP1 là lựa chọn tối ưu. Ngược lại, nếu bạn đang quản lý một hệ thống lớn và phức tạp, Siemens S7-1500 hoặc Allen-Bradley ControlLogix sẽ đáp ứng tốt nhu cầu của bạn. Hãy cân nhắc kỹ lưỡng các yếu tố như quy mô ứng dụng, ngân sách, và yêu cầu kỹ thuật để đưa ra quyết định đúng đắn.

Câu hỏi thường gặp (FAQ)

1. PLC nào tốt nhất cho người mới bắt đầu?
   Allen-Bradley MicroLogix và Mitsubishi FX Series là lựa chọn lý tưởng nhờ giao diện lập trình thân thiện và tài liệu hướng dẫn phong phú.
2. PLC nào phù hợp cho hệ thống lớn?
   Siemens S7-1500, Allen-Bradley ControlLogix, và Schneider M580 là các dòng PLC cao cấp cho hệ thống phức tạp.
3. PLC nào tích hợp IoT tốt nhất?
   Schneider Electric và Siemens hỗ trợ mạnh mẽ các giao thức truyền thông mở, phù hợp với IoT.
4. PLC nào có giá thành thấp nhất?
   Mitsubishi FX Series và Omron CP1 là các dòng PLC giá rẻ nhất trên thị trường.
5. PLC nào phổ biến nhất trong công nghiệp?
   Siemens, Allen-Bradley, và Mitsubishi chiếm lĩnh thị trường nhờ độ tin cậy và ứng dụng rộng rãi.

Bài viết này ELEC.VN đã cung cấp một cái nhìn toàn diện về các loại bộ lập trình PLC phổ biến nhất hiện nay, từ đặc điểm kỹ thuật, ứng dụng thực tế, đến hướng dẫn lựa chọn. Nếu bạn cần thêm thông tin hoặc tư vấn chi tiết, hãy liên hệ PLCSIEMES.VN để được hỗ trợ!

 Nguồn: ELEC
