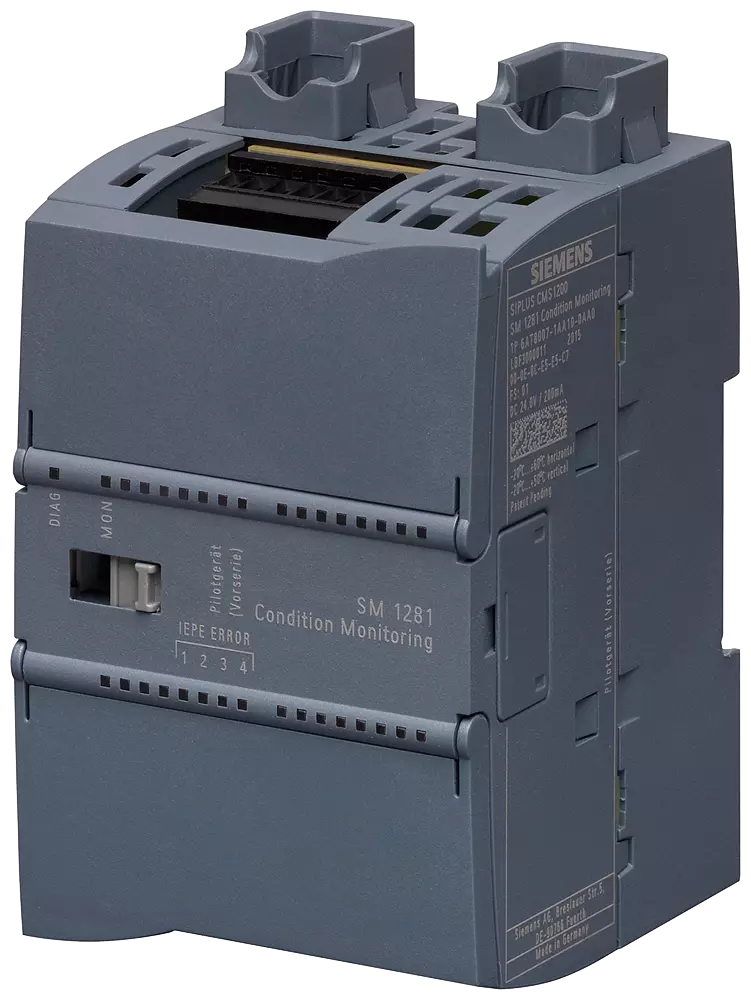

Module SIPLUS CMS1200 SM1281 6AT8007-1AA10-0AA0: Giải Pháp Giám Sát Tình Trạng Chuyên Nghiệp Cho SIMATIC S7-1200

Module SIPLUS CMS1200 SM1281 6AT8007-1AA10-0AA0 là giải pháp giám sát tình trạng (condition monitoring) tiên tiến của Siemens, được thiết kế đặc biệt cho hệ thống điều khiển SIMATIC S7-1200. Với 4 kênh rung động IEPE và 1 đầu vào kỹ thuật số để đo tốc độ quay, module này giúp phát hiện sớm các hư hỏng cơ học, giảm thời gian ngừng máy và tối ưu hóa kế hoạch bảo trì cho động cơ, máy bơm, quạt, máy nén và các thiết bị quay khác. Đây là sản phẩm của Siemens, xuất xứ từ Đức, đảm bảo chất lượng cao và độ tin cậy tuyệt đối trong môi trường công nghiệp khắc nghiệt.

Tổng Quan Về Hệ Thống SIPLUS CMS1200

SIPLUS CMS1200 là hệ thống giám sát tình trạng được tích hợp hoàn hảo với bộ điều khiển SIMATIC S7-1200, cho phép giám sát liên tục tình trạng của các bộ phận cơ khí quan trọng trong toàn bộ nhà máy. Hệ thống này có khả năng xử lý khối lượng lớn dữ liệu từ các cảm biến rung động, giúp phát hiện nguồn lỗi ở giai đoạn sớm, tránh thời gian ngừng sản xuất, tối ưu hóa kế hoạch bảo trì và giảm chi phí bảo dưỡng. Module SM 1281 được thiết kế với cấu trúc mô-đun nhỏ gọn, dễ dàng lắp đặt trên thanh ray DIN, và có thể mở rộng lên đến 7 module trên mỗi CPU S7-1200, cho phép kết nối tối đa 28 cảm biến rung động.

Thông Số Kỹ Thuật Chi Tiết 6AT8007-1AA10-0AA0

Thông Tin Sản Phẩm Cơ Bản

Module SIPLUS CMS1200 SM1281 mang mã sản phẩm 6AT8007-1AA10-0AA0, thuộc họ sản phẩm SIPLUS CMS1200 SM 1281 Condition Monitoring của Siemens. Sản phẩm đảm bảo được hỗ trợ đầy đủ và cập nhật liên tục từ nhà sản xuất. Trọng lượng tịnh của module là 260g với kích thước đóng gói 121mm x 86mm x 84mm, giúp tiết kiệm không gian lắp đặt trong tủ điện.

Thông Số Điện Và Nguồn Cấp

Module hoạt động với điện áp cung cấp định mức DC 24V, với dải điện áp cho phép từ 20.4V đến 28.8V. Dòng điện đầu vào từ bus backplane 5V DC tối đa là 160mA, với tổn hao công suất điển hình là 1W (theo một số nguồn là 4.8W). Module cung cấp nguồn cho cảm biến IEPE với điện áp 24V DC và dòng điện định mức 20mA. Thiết kế nguồn hiệu quả này đảm bảo hoạt động ổn định trong thời gian dài mà không gây quá nhiệt cho hệ thống.

Đầu Vào Tương Tự Và Kỹ Thuật Số

Module 6AT8007-1AA10-0AA0 được trang bị 4 kênh đầu vào tương tự cho cảm biến rung động IEPE (Integrated Electronics Piezo-Electric), cho phép đo đạc chính xác gia tốc rung động của các thiết bị quay. Độ phân giải đầu vào tương tự là 16-bit (bao gồm cả dấu), đảm bảo độ chính xác cao trong việc thu thập dữ liệu rung động. Tần số lấy mẫu tối đa lên đến 48 kHz, cho phép phát hiện các tần số rung động cao. Ngoài ra, module còn có 1 đầu vào kỹ thuật số với điện áp định mức 24V DC để đo tốc độ quay, giúp tương quan dữ liệu rung động với tốc độ vận hành của thiết bị. Chiều dài cáp tối đa cho đầu vào tương tự có vỏ bọc là 10 mét, cho phép lắp đặt linh hoạt.

Phạm Vi Đo Và Khả Năng Giám Sát

Module có phạm vi đo tần số rung động từ 0.1 Hz đến 23,000 Hz (23 kHz), bao phủ đầy đủ dải tần số cần thiết cho giám sát các thiết bị công nghiệp. Hệ thống hỗ trợ nhiều phương pháp giám sát và phân tích tiên tiến: giám sát đặc tính rung động qua giá trị RMS của vận tốc rung động, giám sát qua giá trị đặc trưng chẩn đoán DKW (Diagnostic Characteristic Value), giám sát chọn lọc tần số qua phổ gia tốc rung động, giám sát chọn lọc tần số qua phổ vận tốc rung động, và phân tích. Các phương pháp này cho phép phát hiện các dạng hư hỏng khác nhau như mất cân bằng, lệch trục, hư hỏng ổ bi, và các vấn đề cơ học khác.

Bộ Nhớ Và Xử Lý Dữ Liệu

Module được trang bị bộ nhớ dung lượng lớn 1 Gbyte (1000 MB), cho phép lưu trữ dữ liệu rung động thô để phân tích chi tiết sau này. Dung lượng bộ nhớ lớn này đảm bảo không bị mất dữ liệu quan trọng ngay cả khi có sự cố kết nối mạng tạm thời. Dữ liệu được xử lý bởi phần mềm nội bộ của CMS1200 và được lưu trữ trực tiếp trên module SM 1281, giúp giảm tải cho CPU chính và tăng hiệu suất tổng thể của hệ thống.

Kết Nối Và Giao Tiếp

Module hỗ trợ kết nối Ethernet với 2 cổng, cho phép tích hợp dễ dàng vào mạng công nghiệp và truyền tải dữ liệu nhanh chóng. Thiết kế với 2 cổng Ethernet cho phép kết nối chuỗi (daisy chain) giữa các module, giảm chi phí cáp và đơn giản hóa cấu trúc mạng. Module phù hợp cho kết nối bus, đảm bảo tương thích với các hệ thống tự động hóa hiện có. Kiểu kết nối điện là kết nối vít (screw connection), đảm bảo độ tin cậy cao và dễ dàng bảo trì.

Điều Kiện Môi Trường Và Bảo Vệ

Module SIPLUS được thiết kế đặc biệt để hoạt động trong môi trường công nghiệp khắc nghiệt với nhiệt độ môi trường xung quanh khi vận hành từ -40°C đến +70°C (tối đa +85°C trong 10 phút). Nhiệt độ môi trường khi lưu trữ/vận chuyển cũng từ -40°C đến +70°C. Module có thể hoạt động ở độ cao lên đến 5000 mét so với mực nước biển (cần xem xét giảm thông số khi lắp đặt trên 2000 mét). Độ ẩm tương đối cho phép là 100%, thậm chí cho phép ngưng tụ/đóng băng nhẹ, nhưng không đóng băng liên tục.​

Module được trang bị lớp phủ bảo vệ đặc biệt chống lại các chất có hoạt tính hóa học, phù hợp với tiêu chuẩn EN 60721-3-3 Loại 3C4 (bao gồm môi trường phun muối), chống lại các chất có hoạt tính sinh học phù hợp EN 60721-3-3 Loại 3B2 (nấm mốc, bào tử nấm), và chống lại các chất có hoạt tính cơ học phù hợp EN 60721-3-3 Loại 3S4 (bao gồm cát, bụi). Những tính năng bảo vệ này làm cho module phù hợp với các ứng dụng trong môi trường biển, mỏ, xi măng và các ngành công nghiệp khác có điều kiện khắc nghiệt.​

Kích Thước Và Lắp Đặt

Module có kích thước nhỏ gọn: rộng 45mm x cao 100mm x sâu 75mm. Thiết kế mô-đun cho phép lắp đặt dễ dàng trên thanh ray DIN (top hat rail) tiêu chuẩn trong tủ điện. Cấu hình phần cứng là mô-đun, cho phép mở rộng lên đến 7 module trên mỗi CPU S7-1200 (tùy thuộc vào loại CPU: S7-1214, S7-1215, hoặc S7-1217). Trọng lượng nhẹ (210-260g) và kích thước nhỏ giúp tiết kiệm không gian và dễ dàng vận chuyển, lắp đặt.

Tuân Thủ Và Chứng Nhận

Sản phẩm tuân thủ chỉ thị RoHS từ ngày 18.11.2015, đảm bảo an toàn môi trường. Module có nghĩa vụ thu hồi theo chỉ thị WEEE (2012/19/EU). Theo REACH Article 33, sản phẩm chứa các chất cần thông báo như chì (Lead CAS-No. 7439-92-1), chì monoxit (Lead monoxide CAS-No. 1317-36-8), 4,4'-isopropylidenediphenol (CAS-No. 80-05-7), và Dicyclohexyl phthalate (CAS-No. 84-61-7), tất cả đều > 0.1% (w/w). Mã kiểm soát xuất khẩu là AL : N / ECCN : EAR99H. Mã SCIP là 140fe441-9a86-4cad-a698-ab30ccc8421e.​

Ưu Điểm Và Nhược Điểm Của Module SIPLUS CMS1200 SM1281

Ưu Điểm Nổi Bật

Tích hợp hoàn hảo với S7-1200: Module được thiết kế đặc biệt cho hệ thống SIMATIC S7-1200, cho phép tích hợp dễ dàng giám sát tình trạng vào hệ thống tự động hóa hiện có mà không cần thêm phần cứng phức tạp. Điều này giúp giảm chi phí đầu tư và đơn giản hóa việc quản lý hệ thống.

Không cần phần mềm bổ sung: Với gói Ready to use Bundle, module không yêu cầu phần mềm bổ sung cho chẩn đoán và trực quan hóa, có thể vận hành mà không cần TIA Portal. Ứng dụng và website được phát triển sẵn cho phép đưa vào vận hành nhanh chóng và dễ dàng, tiết kiệm thời gian cấu hình.​

Phát hiện sớm hư hỏng: Hệ thống giám sát liên tục cho phép phát hiện các vấn đề cơ học ở giai đoạn rất sớm, thậm chí 60-90 ngày trước khi hư hỏng xảy ra. Điều này cho phép lập kế hoạch bảo trì chủ động, tránh các sự cố bất ngờ và giảm thời gian ngừng máy không kế hoạch.

Khả năng mở rộng linh hoạt: Có thể kết nối lên đến 7 module SM 1281 trên mỗi CPU S7-1200, cho phép giám sát tối đa 28 cảm biến rung động. Khả năng mở rộng này phù hợp cho cả ứng dụng nhỏ và hệ thống lớn với nhiều thiết bị cần giám sát.

Phân tích đa dạng và chuyên sâu: Module hỗ trợ nhiều phương pháp phân tích tiên tiến như phân tích phổ FFT, giám sát giá trị RMS, phân tích bao络, và giá trị đặc trưng chẩn đoán DKW. Các công cụ phân tích này cho phép chẩn đoán chính xác nhiều loại hư hỏng khác nhau từ mất cân bằng, lệch trục đến hư hỏng ổ bi và các vấn đề bánh răng.

Độ bền cao cho môi trường khắc nghiệt: Dòng sản phẩm SIPLUS được thiết kế đặc biệt với lớp phủ bảo vệ chống lại hóa chất, nấm mốc, bụi bẩn, và hoạt động trong điều kiện nhiệt độ cực đoan (-40°C đến +85°C). Điều này làm cho module phù hợp cho các ứng dụng trong môi trường biển, mỏ, dầu khí và các ngành công nghiệp khắc nghiệt khác.​

Kết nối đám mây và phân tích nâng cao: Module có thể kết nối với MindSphere và sử dụng các ứng dụng như Analyze MyDrives Cloud, SIMATIC Performance Insight, MindConnect Edge Analytics (MCEA), và Predictive Service Assistance (PSA). Khả năng này mở ra cơ hội cho bảo trì dự đoán và phân tích dữ liệu lớn, tạo giá trị gia tăng từ dữ liệu số hóa.​

Giám sát thời gian thực: Hệ thống hoạt động 24/7, giám sát liên tục tình trạng của thiết bị và cung cấp cảnh báo ngay lập tức khi phát hiện bất thường. Điều này cho phép phản ứng nhanh chóng và giảm thiểu thiệt hại.

Tiết kiệm chi phí bảo trì: Bằng cách chuyển từ bảo trì định kỳ sang bảo trì theo tình trạng và bảo trì dự đoán, doanh nghiệp có thể giảm đáng kể chi phí bảo trì, tăng tuổi thọ thiết bị và tối ưu hóa việc sử dụng phụ tùng thay thế.

Ghi lại dữ liệu thô: Với bộ nhớ 1GB, module có thể lưu trữ dữ liệu rung động thô để phân tích chuyên sâu sau này bằng phần mềm CMS X-Tools. Điều này cho phép chẩn đoán chuyên gia và phân tích xu hướng dài hạn.

Nhược Điểm Cần Lưu Ý

Giá thành cao: Là sản phẩm cao cấp của Siemens, đặc biệt là dòng SIPLUS với khả năng chịu đựng môi trường khắc nghiệt, giá thành của module này có thể cao hơn so với các giải pháp giám sát rung động đơn giản khác trên thị trường. Điều này có thể là rào cản cho các doanh nghiệp nhỏ hoặc các ứng dụng có ngân sách hạn chế.

Phụ thuộc vào hệ sinh thái Siemens: Module được thiết kế riêng cho SIMATIC S7-1200, do đó không tương thích với các PLC của các nhà sản xuất khác như Rockwell, Schneider, hoặc Mitsubishi. Điều này hạn chế tính linh hoạt trong việc tích hợp vào các hệ thống hỗn hợp từ nhiều nhà cung cấp.​

Giới hạn CPU S7-1200: Module chỉ tương thích với các CPU S7-1214, S7-1215, và S7-1217, không hoạt động với S7-1211 hoặc S7-1212. Điều này yêu cầu đầu tư vào CPU phù hợp nếu hệ thống hiện tại sử dụng CPU cấp thấp hơn.

Yêu cầu kiến thức chuyên môn: Mặc dù có gói Ready to use Bundle, việc tối ưu hóa các tham số giám sát, phân tích phổ rung động và chẩn đoán hư hỏng vẫn yêu cầu kiến thức chuyên môn về kỹ thuật rung động và bảo trì dự đoán. Điều này có thể đòi hỏi đào tạo cho nhân viên hoặc thuê chuyên gia tư vấn.​

Giới hạn số lượng kênh: Mỗi module chỉ có 4 kênh rung động IEPE, do đó với các thiết bị cần giám sát nhiều điểm (ví dụ máy nén có 8-12 điểm đo), cần sử dụng nhiều module, làm tăng chi phí và độ phức tạp.

Cần cảm biến IEPE: Module yêu cầu cảm biến rung động loại IEPE, không tương thích với các loại cảm biến rung động khác như cảm biến điện áp (voltage output) hoặc cảm biến dòng điện (4-20mA). Điều này có thể đòi hỏi đầu tư thêm vào cảm biến nếu hệ thống hiện tại sử dụng loại cảm biến khác.

Chiều dài cáp giới hạn: Chiều dài cáp tối đa cho đầu vào tương tự là 10 mét, có thể hạn chế trong các ứng dụng cần đặt module xa thiết bị giám sát hoặc trong các nhà máy lớn với khoảng cách dài.​

Cần nguồn 24V DC: Module yêu cầu nguồn cấp 24V DC ổn định, điều này có thể là vấn đề trong các ứng dụng ngoài trời hoặc di động nơi nguồn điện không ổn định.

Đánh Giá Chi Tiết Module SIPLUS CMS1200 SM1281 6AT8007-1AA10-0AA0

Hiệu Suất Và Độ Chính Xác

Module SIPLUS CMS1200 SM1281 thể hiện hiệu suất xuất sắc trong việc giám sát tình trạng các thiết bị quay. Với độ phân giải 16-bit và tần số lấy mẫu lên đến 48 kHz, module có khả năng thu thập dữ liệu rung động với độ chính xác cao, cho phép phát hiện các dấu hiệu hư hỏng sớm ngay cả ở mức rất nhỏ. Phạm vi tần số đo từ 0.1 Hz đến 23 kHz bao phủ đầy đủ các tần số quan trọng trong giám sát máy móc công nghiệp, từ tần số thấp của mất cân bằng và lệch trục đến tần số cao của hư hỏng ổ bi và các vấn đề bánh răng.

Các phương pháp phân tích tiên tiến như phân tích phổ FFT, giám sát giá trị RMS, phân tích bao络 (envelope analysis), và giá trị đặc trưng chẩn đoán DKW cho phép chẩn đoán chính xác nhiều loại hư hỏng khác nhau. Phân tích phổ giúp xác định các tần số cụ thể liên quan đến các bộ phận cụ thể, trong khi phân tích bao络 đặc biệt hiệu quả trong việc phát hiện hư hỏng ổ bi ở giai đoạn sớm. Giá trị RMS cung cấp đánh giá nhanh về mức độ rung động tổng thể, phù hợp cho giám sát xu hướng và cảnh báo ngưỡng.

Tính Năng Nổi Bật Và Tích Hợp

Một trong những điểm mạnh lớn nhất của module này là tích hợp liền mạch với hệ thống tự động hóa SIMATIC S7-1200. Thay vì phải đầu tư vào một hệ thống giám sát rung động độc lập, người dùng có thể mở rộng hệ thống S7-1200 hiện có với chức năng giám sát tình trạng mà không cần thêm phần cứng phức tạp. Điều này giảm chi phí, đơn giản hóa quản lý và cho phép tận dụng cơ sở hạ tầng mạng và SCADA hiện có.

Module hỗ trợ kết nối Ethernet với 2 cổng, cho phép kết nối chuỗi và tích hợp dễ dàng vào mạng công nghiệp. Khả năng kết nối với MindSphere và các ứng dụng đám mây mở ra cơ hội cho bảo trì dự đoán, phân tích dữ liệu lớn và tạo giá trị gia tăng từ số hóa. Các ứng dụng như SIMATIC Performance Insight và Predictive Service Assistance (PSA) cung cấp phân tích nâng cao và khuyến nghị bảo trì dựa trên machine learning.

Gói Ready to use Bundle là một tính năng đặc biệt hữu ích, cung cấp chương trình ứng dụng và website được phát triển sẵn cho SIMATIC S7-1200. Điều này cho phép đưa vào vận hành nhanh chóng và dễ dàng mà không cần TIA Portal, giảm đáng kể thời gian và chi phí triển khai. Website tích hợp cho phép truy cập và giám sát từ bất kỳ trình duyệt web nào, tăng tính linh hoạt và tiện lợi.​

Độ Bền Và Khả Năng Chịu Đựng Môi Trường

Dòng sản phẩm SIPLUS được thiết kế đặc biệt cho các môi trường công nghiệp khắc nghiệt, và module 6AT8007-1AA10-0AA0 không phải là ngoại lệ. Khả năng hoạt động trong dải nhiệt độ rộng từ -40°C đến +70°C (tạm thời lên đến +85°C) làm cho module phù hợp cho các ứng dụng trong điều kiện khí hậu cực đoan, từ môi trường lạnh giá ở vùng cực đến nhiệt độ cao trong các nhà máy không điều hòa ở vùng nhiệt đới.​

Lớp phủ bảo vệ chống lại các chất có hoạt tính hóa học (bao gồm môi trường phun muối), sinh học (nấm mốc, bào tử nấm), và cơ học (cát, bụi) theo tiêu chuẩn EN 60721-3-3 làm cho module đặc biệt phù hợp cho các ứng dụng trong ngành hàng hải, dầu khí ngoài khơi, mỏ, xi măng, và các ngành công nghiệp khác có môi trường khắc nghiệt. Khả năng hoạt động với độ ẩm tương đối 100% và cho phép ngưng tụ/đóng băng nhẹ đảm bảo hoạt động tin cậy trong các môi trường có độ ẩm cao.​

So Sánh Với Các Giải Pháp Khác

So với các hệ thống giám sát rung động độc lập truyền thống, SIPLUS CMS1200 SM1281 có lợi thế về tích hợp và đơn giản hóa. Các hệ thống độc lập thường yêu cầu phần cứng riêng, phần mềm riêng và mạng riêng, làm tăng chi phí và độ phức tạp. Ngược lại, SM 1281 tận dụng cơ sở hạ tầng S7-1200 hiện có, giảm chi phí đầu tư và vận hành.

So với các module điều kiện giám sát của các nhà sản xuất khác như Rockwell Allen-Bradley hoặc Schneider Electric, module Siemens có lợi thế về tích hợp chặt chẽ trong hệ sinh thái Siemens. Tuy nhiên, điều này cũng là hạn chế vì module chỉ tương thích với S7-1200. Các giải pháp từ Rockwell có xu hướng đắt hơn, trong khi các giải pháp từ Beckhoff với EtherCAT có thể cung cấp hiệu suất cao hơn nhưng yêu cầu kiến thức chuyên môn khác.

So với dòng SIPLUS CMS2000 của chính Siemens, CMS1200 nhỏ gọn hơn, dễ tích hợp hơn và phù hợp cho các ứng dụng vừa và nhỏ. CMS2000 là giải pháp mô-đun và linh hoạt hơn, có thể hoạt động độc lập với hệ thống tự động hóa, phù hợp cho các ứng dụng lớn và phức tạp hơn. CMS1200 tập trung vào sự nhỏ gọn, tích hợp và dễ sử dụng, trong khi CMS2000 tập trung vào khả năng mở rộng và tính linh hoạt.​

Trải Nghiệm Người Dùng Và Triển Khai

Theo các nguồn từ cộng đồng và tài liệu kỹ thuật, việc triển khai module SIPLUS CMS1200 SM1281 tương đối đơn giản cho những người đã quen thuộc với hệ thống S7-1200. Lắp đặt phần cứng đơn giản chỉ cần gắn module vào thanh ray DIN và kết nối với bus backplane của CPU S7-1200. Kết nối cảm biến IEPE cũng đơn giản thông qua đầu nối vít.

Gói Ready to use Bundle với chương trình ứng dụng và website được phát triển sẵn giúp giảm đáng kể thời gian đưa vào vận hành. Người dùng có thể bắt đầu giám sát mà không cần lập trình phức tạp trong TIA Portal. Tuy nhiên, để tối ưu hóa các tham số giám sát cho từng ứng dụng cụ thể, vẫn cần có kiến thức về kỹ thuật rung động và đặc điểm của thiết bị được giám sát.​

Website tích hợp cung cấp giao diện người dùng trực quan cho giám sát và chẩn đoán nhanh. Để phân tích chuyên sâu, người dùng có thể sử dụng phần mềm CMS X-Tools để phân tích dữ liệu thô. Kết nối với MindSphere cho phép phân tích nâng cao và bảo trì dự đoán, nhưng yêu cầu cấu hình và có thể phát sinh chi phí đăng ký.​

Giá Trị Và ROI (Lợi Tức Đầu Tư)

Mặc dù giá thành ban đầu của module SIPLUS CMS1200 SM1281 có thể cao, giá trị mà nó mang lại thông qua việc giảm thời gian ngừng máy không kế hoạch, tối ưu hóa bảo trì và kéo dài tuổi thọ thiết bị có thể mang lại ROI đáng kể. Theo nguyên tắc chung, một sự cố hư hỏng lớn có thể gây ra thiệt hại nhiều lần giá trị của hệ thống giám sát, chưa kể đến chi phí thời gian ngừng sản xuất.

Bằng cách chuyển từ bảo trì định kỳ sang bảo trì theo tình trạng, doanh nghiệp có thể giảm chi phí bảo trì lên đến 25-30%, giảm thời gian ngừng máy lên đến 35-45%, và tăng tuổi thọ thiết bị lên đến 20-40%. Đối với các nhà máy có nhiều thiết bị quay quan trọng, đầu tư vào hệ thống giám sát tình trạng như SIPLUS CMS1200 thường được hoàn vốn trong vòng 1-2 năm.

Hỗ Trợ Và Cập Nhật

Là sản phẩm đang hoạt động (PM300: Active Product) của Siemens, module 6AT8007-1AA10-0AA0 được đảm bảo hỗ trợ đầy đủ về tài liệu kỹ thuật, cập nhật firmware, và dịch vụ kỹ thuật. Người dùng có thể truy cập tài liệu, chứng chỉ, FAQ và tải xuống thông qua cổng hỗ trợ của Siemens Industry. Thời gian giao hàng tiêu chuẩn là 8 ngày, đảm bảo có sẵn cho các dự án mới và bảo trì.

Ứng Dụng Thực Tế Của Module SIPLUS CMS1200 SM1281

Giám Sát Động Cơ Điện

Động cơ điện là một trong những ứng dụng phổ biến nhất cho module SIPLUS CMS1200 SM1281. Động cơ thường gặp các vấn đề như mất cân bằng rotor, lệch trục, hư hỏng ổ bi và các vấn đề cơ học khác. Module có thể phát hiện sớm các dấu hiệu này thông qua phân tích rung động, cho phép lập kế hoạch bảo trì trước khi xảy ra hư hỏng nghiêm trọng. Với khả năng đo tốc độ quay, module có thể tương quan dữ liệu rung động với tốc độ vận hành của động cơ, giúp chẩn đoán chính xác hơn.

Trong các nhà máy sản xuất, động cơ điện thường hoạt động 24/7 và là thiết bị quan trọng cho dây chuyền sản xuất. Việc giám sát liên tục cho phép phát hiện các bất thường ngay lập tức và cảnh báo khi cần bảo trì, giảm thiểu thời gian ngừng máy không kế hoạch và đảm bảo sản xuất liên tục.

Giám Sát Máy Bơm

Máy bơm là ứng dụng quan trọng khác cho giám sát tình trạng. Máy bơm thường gặp các vấn đề như mất cân bằng impeller, hư hỏng ổ bi, cavitation, và các vấn đề thủy lực khác. Module SIPLUS CMS1200 SM1281 có thể phát hiện các vấn đề này thông qua phân tích rung động và tần số đặc trưng.

Cavitation là một vấn đề đặc biệt trong máy bơm, có thể gây hư hỏng nghiêm trọng cho impeller và vỏ bơm. Dấu hiệu của cavitation thường xuất hiện ở các tần số cao và có thể được phát hiện thông qua phân tích phổ rung động. Phát hiện sớm cavitation cho phép điều chỉnh điều kiện vận hành hoặc thay thế các bộ phận trước khi xảy ra hư hỏng nghiêm trọng.

Trong các ngành công nghiệp như xử lý nước, hóa chất, dầu khí, máy bơm là thiết bị quan trọng và việc ngừng hoạt động có thể gây ra hậu quả nghiêm trọng. Giám sát liên tục với SIPLUS CMS1200 đảm bảo hoạt động tin cậy và cho phép bảo trì dự đoán, giảm chi phí và tăng độ tin cậy.

Giám Sát Quạt Và Hệ Thống Thông Gió

Quạt công nghiệp và hệ thống thông gió cũng là ứng dụng quan trọng cho module giám sát tình trạng. Quạt thường gặp các vấn đề như mất cân bằng cánh quạt, hư hỏng ổ bi, lệch trục, và vấn đề động học do sự tích tụ bụi bẩn trên cánh quạt.

Trong các nhà máy xi măng, luyện kim, và các ngành công nghiệp nặng khác, quạt hoạt động trong môi trường bụi bẩn và nhiệt độ cao. Dòng sản phẩm SIPLUS với khả năng chịu đựng môi trường khắc nghiệt đặc biệt phù hợp cho các ứng dụng này. Giám sát liên tục cho phép phát hiện sớm các vấn đề và lập kế hoạch bảo trì trong thời gian ngừng sản xuất có kế hoạch.

Giám Sát Máy Nén

Máy nén khí và máy nén khí gas là thiết bị quan trọng trong nhiều ngành công nghiệp, từ sản xuất đến dầu khí. Máy nén thường có nhiều giai đoạn nén và nhiều điểm cần giám sát. Với khả năng mở rộng lên đến 7 module (28 kênh rung động), SIPLUS CMS1200 có thể giám sát toàn diện các máy nén lớn và phức tạp.

Máy nén thường gặp các vấn đề như hư hỏng van, hư hỏng piston, hư hỏng ổ bi, và các vấn đề cơ học khác. Phân tích rung động cho phép phát hiện sớm các vấn đề này, đặc biệt là thông qua phân tích phổ và phân tích bao络. Việc giám sát tốc độ quay cũng quan trọng để tương quan dữ liệu rung động với điều kiện vận hành.

Giám Sát Máy Ly Tâm

Máy ly tâm được sử dụng rộng rãi trong ngành hóa chất, dược phẩm, và chế biến thực phẩm. Máy ly tâm hoạt động ở tốc độ cao và sự mất cân bằng có thể gây ra hư hỏng nghiêm trọng. Module SIPLUS CMS1200 SM1281 có thể giám sát mức độ cân bằng và phát hiện các dấu hiệu hư hỏng ổ bi hoặc các vấn đề cơ học khác.

Trong ngành dược phẩm, việc ngừng hoạt động của máy ly tâm có thể ảnh hưởng đến chất lượng sản phẩm và gây lãng phí nguyên liệu đắt tiền. Giám sát liên tục đảm bảo hoạt động ổn định và cho phép bảo trì dự đoán, giảm thiểu rủi ro và đảm bảo chất lượng sản phẩm.

Giám Sát Generator

Generator (máy phát điện) là thiết bị quan trọng cho các ứng dụng cung cấp điện dự phòng và các nhà máy điện. Generator thường hoạt động liên tục trong thời gian dài và hư hỏng có thể gây ra mất điện nghiêm trọng. Module giám sát tình trạng cho phép phát hiện sớm các vấn đề như hư hỏng ổ bi, lệch trục, và các vấn đề cơ học khác trước khi chúng gây ra hư hỏng nghiêm trọng.

Đối với các nhà máy điện, bệnh viện, trung tâm dữ liệu, và các cơ sở quan trọng khác, độ tin cậy của generator là tối quan trọng. Giám sát liên tục với SIPLUS CMS1200 đảm bảo hoạt động tin cậy và cho phép lập kế hoạch bảo trì trong thời gian thích hợp.

Ứng Dụng Trong Các Ngành Công Nghiệp Cụ Thể

Ngành Dầu Khí: Trong các nhà máy lọc dầu, nền tảng khoan ngoài khơi, và các cơ sở dầu khí, thiết bị thường hoạt động trong môi trường khắc nghiệt với nhiệt độ cực đoan, độ ẩm cao và môi trường ăn mòn. Dòng sản phẩm SIPLUS với lớp phủ bảo vệ đặc biệt chống ăn mòn và khả năng hoạt động trong dải nhiệt độ rộng đặc biệt phù hợp cho các ứng dụng này. Giám sát máy bơm, máy nén, và turbine giúp đảm bảo hoạt động an toàn và hiệu quả.

Ngành Xi Măng và Mỏ: Các nhà máy xi măng và mỏ có môi trường bụi bẩn và nhiệt độ cao. Lớp phủ bảo vệ chống bụi và cát của SIPLUS làm cho module phù hợp cho các ứng dụng này. Giám sát các máy nghiền, máy nén, quạt, và băng tải giúp giảm thời gian ngừng máy và tăng hiệu suất sản xuất.

Ngành Hàng Hải: Trên tàu biển và các cơ sở ngoài khơi, thiết bị hoạt động trong môi trường muối biển ăn mòn. Lớp phủ bảo vệ chống môi trường phun muối của SIPLUS đặc biệt phù hợp cho các ứng dụng hàng hải. Giám sát động cơ chính, máy phát điện, máy bơm, và các thiết bị phụ trợ giúp đảm bảo an toàn và độ tin cậy trên biển.

Ngành Xử Lý Nước và Nước Thải: Các nhà máy xử lý nước thường có nhiều máy bơm, máy thổi khí, và thiết bị cơ khí khác hoạt động trong môi trường ẩm ướt. Khả năng hoạt động với độ ẩm tương đối 100% và cho phép ngưng tụ của SIPLUS làm cho module phù hợp cho các ứng dụng này. Giám sát liên tục đảm bảo hoạt động ổn định và tuân thủ các quy định môi trường.

Ngành Sản Xuất và Chế Tạo: Trong các nhà máy sản xuất, có nhiều động cơ, máy bơm, quạt, và thiết bị cơ khí khác cần giám sát. Tích hợp SIPLUS CMS1200 vào hệ thống S7-1200 hiện có cho phép thêm chức năng giám sát tình trạng mà không cần thay đổi lớn hệ thống. Điều này giúp chuyển đổi từ bảo trì định kỳ sang bảo trì dự đoán, giảm chi phí và tăng hiệu suất sản xuất.

Sản Phẩm Tương Tự Và Mã Hàng Liên Quan

Các Module Trong Họ SIPLUS CMS1200

SIPLUS CMS1200 SM 1281 Standard (6AG1281-0AA10-7AA0): Đây là phiên bản chuẩn của module condition monitoring cho S7-1200, không có lớp phủ bảo vệ SIPLUS. Module này phù hợp cho các môi trường công nghiệp thông thường với nhiệt độ từ 0°C đến +55°C. Mã sản phẩm 6AT8007-1AA10-0AA0 (SIPLUS) được dựa trên module chuẩn này. Sự khác biệt chính là khả năng chịu đựng môi trường khắc nghiệt của phiên bản SIPLUS.​

Các CPU SIMATIC S7-1200 Tương Thích

CPU 1214C (6ES7214-1AG40-0XB0): CPU nhỏ nhất tương thích với SM 1281, có bộ nhớ 100KB và 14 đầu vào/đầu ra tích hợp. Hỗ trợ kết nối tối đa 3 module mở rộng.

CPU 1215C (6ES7215-1AG40-0XB0): CPU trung bình với bộ nhớ 125KB và 14 đầu vào/đầu ra tích hợp. Hỗ trợ kết nối tối đa 8 module mở rộng, phù hợp cho hệ thống giám sát nhiều thiết bị.

CPU 1217C (6ES7217-1AG40-0XB0): CPU cao cấp nhất trong dòng S7-1200, với bộ nhớ 150KB và 18 đầu vào/đầu ra tích hợp. Hỗ trợ kết nối tối đa 8 module mở rộng, lý tưởng cho các ứng dụng giám sát phức tạp và quy mô lớn.

Cảm Biến Rung Động IEPE Tương Thích

Để sử dụng với module SIPLUS CMS1200 SM1281, cần có cảm biến rung động loại IEPE (Integrated Electronics Piezo-Electric) với các đặc điểm sau:

• Nguồn cấp: 18-30V DC (module cung cấp 24V DC)

• Dòng điện: Thường 2-20 mA (module hỗ trợ 20mA)

• Độ nhạy: Thường 100 mV/g hoặc 10 mV/g tùy ứng dụng

• Phạm vi tần số: 0.5 Hz đến 10 kHz (hoặc rộng hơn)

• Phạm vi đo: ±50g hoặc ±100g tùy ứng dụng

Các thương hiệu cảm biến phổ biến tương thích bao gồm PCB Piezotronics, Brüel & Kjær, Kistler, IMI Sensors, và Dytran.

Phụ Kiện Và Sản Phẩm Liên Quan

Cáp kết nối cảm biến: Cáp có vỏ bọc chống nhiễu, chiều dài tối đa 10m, với đầu nối phù hợp cho cảm biến IEPE và đầu nối vít của module.

Magnetic mounting base: Đế từ tính cho lắp đặt nhanh cảm biến rung động lên bề mặt kim loại của máy móc.

Stud mounting kit: Bộ phụ kiện lắp đặt vĩnh viễn cảm biến rung động bằng ren vặn, đảm bảo độ tin cậy cao nhất.

Phần mềm CMS X-Tools: Phần mềm phân tích chuyên sâu cho dữ liệu rung động từ SIPLUS CMS1200, cho phép phân tích phổ, phân tích xu hướng và chẩn đoán chuyên gia.​

Hệ Thống SIPLUS CMS Khác

SIPLUS CMS2000 (6AG2014-0AD00-4AA3): Hệ thống giám sát tình trạng mô-đun và linh hoạt, có thể hoạt động độc lập với hệ thống tự động hóa. Phù hợp cho các ứng dụng lớn và phức tạp hơn, với khả năng kết nối nhiều cảm biến và phân tích nâng cao.​

SIPLUS CMS4000: Hệ thống giám sát tình trạng cao cấp cho các ứng dụng công nghiệp quy mô lớn, với khả năng giám sát hàng trăm điểm đo và tích hợp với các hệ thống SCADA và MES.

Sản Phẩm Cạnh Tranh Từ Các Nhà Sản Xuất Khác

Rockwell Automation Allen-Bradley 1732-IF4 (ArmorPoint I/O): Module đầu vào tương tự 4 kênh với khả năng giám sát rung động, tương thích với hệ thống ControlLogix và CompactLogix. Giá thành cao hơn Siemens.​

Schneider Electric TM3AI4 (Modicon M241/M251): Module đầu vào tương tự 4 kênh cho PLC Modicon, tương tự như SM 1281 cho S7-1200. Có webserver tích hợp tốt hơn S7-1200.​

Beckhoff EL3632 (EtherCAT Terminal): Module đầu vào tương tự 2 kênh cho cảm biến IEPE, sử dụng giao thức EtherCAT, có hiệu suất cao và tốc độ lấy mẫu nhanh. Phù hợp cho các ứng dụng yêu cầu hiệu suất cao nhưng yêu cầu kiến thức về EtherCAT.​

National Instruments CompactRIO với C Series I/O Modules: Hệ thống giám sát rung động linh hoạt và mạnh mẽ, phù hợp cho nghiên cứu và phát triển cũng như các ứng dụng công nghiệp phức tạp. Giá thành cao và yêu cầu lập trình LabVIEW.

Câu Hỏi Thường Gặp (FAQ) Về Module SIPLUS CMS1200 SM1281

1. Module SIPLUS CMS1200 SM1281 6AT8007-1AA10-0AA0 tương thích với những CPU S7-1200 nào?

Module SM 1281 tương thích với các CPU SIMATIC S7-1214C, S7-1215C, và S7-1217C. Module không hoạt động với CPU S7-1211 hoặc S7-1212 do giới hạn khả năng mở rộng của các CPU này. Mỗi CPU có thể kết nối một số lượng module khác nhau: S7-1214C hỗ trợ tối đa 3 module mở rộng, trong khi S7-1215C và S7-1217C hỗ trợ lên đến 8 module mở rộng.

2. Có thể kết nối bao nhiêu module SM 1281 trên một CPU S7-1200?

Tùy thuộc vào loại CPU, bạn có thể kết nối lên đến 7 module SM 1281 trên một CPU S7-1200. Với mỗi module có 4 kênh rung động, điều này cho phép giám sát tối đa 28 cảm biến rung động IEPE trên một hệ thống. S7-1214C chỉ hỗ trợ 3 module, trong khi S7-1215C và S7-1217C hỗ trợ đầy đủ 7 module.

3. Sự khác biệt giữa SIPLUS (6AT8007-1AA10-0AA0) và phiên bản chuẩn (6AG1281-0AA10-7AA0) là gì?

Phiên bản SIPLUS (6AT8007-1AA10-0AA0) được thiết kế đặc biệt cho môi trường công nghiệp khắc nghiệt với nhiệt độ hoạt động mở rộng từ -40°C đến +70°C (tạm thời đến +85°C). SIPLUS có lớp phủ bảo vệ chống lại hóa chất, nấm mốc, bụi bẩn và môi trường ăn mòn (bao gồm phun muối). Phiên bản chuẩn chỉ hoạt động trong dải nhiệt độ 0°C đến +55°C và không có lớp phủ bảo vệ đặc biệt. SIPLUS phù hợp cho các ứng dụng trong dầu khí, hàng hải, mỏ và các môi trường khắc nghiệt khác.​

4. Loại cảm biến rung động nào tương thích với module này?

Module SM 1281 được thiết kế đặc biệt cho cảm biến rung động loại IEPE (Integrated Electronics Piezo-Electric). Các cảm biến này yêu cầu nguồn cấp DC (module cung cấp 24V DC với dòng điện 20mA) và đầu ra dạng điện áp tương tự. Module không tương thích với các loại cảm biến khác như cảm biến điện áp đơn giản (voltage output without IEPE), cảm biến dòng điện 4-20mA, hoặc cảm biến điện áp (charge output) không có mạch điện tử tích hợp.

5. Có cần phần mềm TIA Portal để vận hành module SM 1281 không?

Module SM 1281 đi kèm với gói "Ready to use Bundle" bao gồm chương trình ứng dụng và website được phát triển sẵn. Điều này cho phép đưa vào vận hành nhanh chóng và dễ dàng mà không cần lập trình trong TIA Portal. Tuy nhiên, để tùy chỉnh nâng cao các tham số giám sát hoặc tích hợp với chương trình S7-1200 hiện có, vẫn cần sử dụng TIA Portal. Phần mềm CMS X-Tools có thể được sử dụng cho phân tích chuyên sâu dữ liệu rung động thô.​

6. Tần số lấy mẫu tối đa của module là bao nhiêu và điều này ảnh hưởng như thế nào đến phát hiện hư hỏng?

Module có tần số lấy mẫu tối đa 48 kHz. Theo quy tắc Nyquist, điều này cho phép phát hiện các tần số rung động lên đến khoảng 24 kHz, phù hợp với phạm vi đo 23 kHz của module. Tần số lấy mẫu cao này cho phép phát hiện các hư hỏng tần số cao như hư hỏng ổ bi, các vấn đề bánh răng, và các dạng hư hỏng khác thường xuất hiện ở tần số cao. Để phát hiện các vấn đề tần số thấp như mất cân bằng và lệch trục (thường dưới 100 Hz), tần số lấy mẫu này là quá đủ.

7. Chiều dài cáp tối đa cho cảm biến IEPE là bao nhiêu?

Chiều dài cáp tối đa cho đầu vào tương tự có vỏ bọc là 10 mét. Sử dụng cáp có vỏ bọc chất lượng cao với khả năng chống nhiễu tốt là rất quan trọng để đảm bảo chất lượng tín hiệu. Nếu cần khoảng cách dài hơn 10m, có thể cần sử dụng bộ khuếch đại tín hiệu hoặc đặt module gần hơn với thiết bị được giám sát. Cáp nên được lắp đặt tách biệt với các cáp điện áp cao để tránh nhiễu điện từ.​

8. Module có thể hoạt động độc lập hay cần CPU S7-1200?

Module SM 1281 là module mở rộng cho SIMATIC S7-1200 và không thể hoạt động độc lập. Module cần được kết nối với CPU S7-1200 thông qua bus backplane và nhận nguồn cấp 5V DC từ CPU. Nếu cần hệ thống giám sát tình trạng độc lập, có thể xem xét SIPLUS CMS2000, một hệ thống giám sát tình trạng có thể hoạt động độc lập với hệ thống tự động hóa.

9. Module có thể kết nối với MindSphere để phân tích đám mây không?

Có, module SIPLUS CMS1200 SM1281 có thể kết nối với MindSphere thông qua các gateway như MindConnect Edge Analytics (MCEA) hoặc thông qua CPU S7-1200 với thẻ nhớ MindConnect. Kết nối với MindSphere cho phép sử dụng các ứng dụng phân tích nâng cao như Analyze MyDrives Cloud, SIMATIC Performance Insight, và Predictive Service Assistance (PSA). Các ứng dụng này cung cấp phân tích dữ liệu lớn, machine learning, và khuyến nghị bảo trì dự đoán, tạo giá trị gia tăng từ dữ liệu giám sát.​

10. Làm thế nào để xác định ngưỡng cảnh báo phù hợp cho từng thiết bị?

Xác định ngưỡng cảnh báo phù hợp yêu cầu hiểu biết về đặc điểm rung động bình thường của thiết bị. Quy trình thông thường bao gồm: (1) Thu thập dữ liệu baseline (dữ liệu tham chiếu) khi thiết bị hoạt động bình thường; (2) Thiết lập ngưỡng cảnh báo dựa trên tiêu chuẩn công nghiệp như ISO 10816 hoặc dựa trên dữ liệu lịch sử; (3) Điều chỉnh ngưỡng dựa trên kinh nghiệm và kết quả giám sát thực tế. Nhiều tổ chức sử dụng cấp độ cảnh báo đa tầng: cảnh báo (alert) khi giá trị vượt quá 1.5-2 lần giá trị bình thường, và báo động (alarm) khi vượt quá 3-4 lần giá trị bình thường. Tham khảo ý kiến chuyên gia về kỹ thuật rung động và bảo trì dự đoán là rất hữu ích cho việc thiết lập ngưỡng chính xác.​

Đặt Hàng Ngay Module SIPLUS CMS1200 SM1281 Chính Hãng

Bảo vệ thiết bị quan trọng của bạn với giải pháp giám sát tình trạng tiên tiến Module SIPLUS CMS1200 SM1281 (SKU: 6AT8007-1AA10-0AA0) chính hãng Siemens. Sản phẩm được nhập khẩu trực tiếp, đầy đủ CO/CQ, và bảo hành chính thức từ Siemens.

Liên hệ ngay hotline 0888-789-688 để được tư vấn miễn phí về giải pháp giám sát tình trạng phù hợp nhất cho hệ thống của bạn. Đội ngũ kỹ sư nhiều năm kinh nghiệm của chúng tôi sẵn sàng hỗ trợ lựa chọn sản phẩm, thiết kế hệ thống, và triển khai dự án giám sát tình trạng toàn diện. Chúng tôi cung cấp giá tốt nhất thị trường, giao hàng nhanh chóng và hỗ trợ kỹ thuật tận tâm.

Với module 6AT8007-1AA10-0AA0, bạn đầu tư vào sự an tâm - phát hiện sớm hư hỏng, giảm thời gian ngừng máy, tối ưu chi phí bảo trì. Hãy gọi 0888-789-688 ngay hôm nay để biết thêm chi tiết về sản phẩm và nhận báo giá ưu đãi đặc biệt.

Đừng để hư hỏng bất ngờ làm gián đoạn sản xuất của bạn! Module giám sát tình trạng SIPLUS CMS1200 SM1281 - mã hàng 6AT8007-1AA10-0AA0 là giải pháp thông minh cho bảo trì dự đoán hiện đại. Gọi 0888-789-688 để được tư vấn chi tiết về cách module này có thể giúp tiết kiệm chi phí và tăng độ tin cậy cho hệ thống của bạn. Chúng tôi cam kết hàng chính hãng 100%, giá cạnh tranh và dịch vụ chu đáo.

Nâng cấp hệ thống S7-1200 của bạn với công nghệ giám sát tình trạng tiên tiến! Module SIPLUS CMS1200 SM1281 (SKU: 6AT8007-1AA10-0AA0) giúp chuyển đổi từ bảo trì định kỳ sang bảo trì dự đoán, mang lại ROI ấn tượng. Liên hệ chuyên gia của chúng tôi qua 0888-789-688 để được tính toán lợi ích cụ thể cho ứng dụng của bạn và nhận ưu đãi đặc biệt cho đơn hàng đầu tiên.
